Controsoffitto costituito da doghe in
alluminio o acciaio preverniciato resistente al fuoco, classe
"0", diponibile in diversi colori aventi i bordi in sezione, a
spigolo vivo.
Il risvolto superiore di un lato forma uno scuretto che
isola completamente la stanza dal plenum superiore.

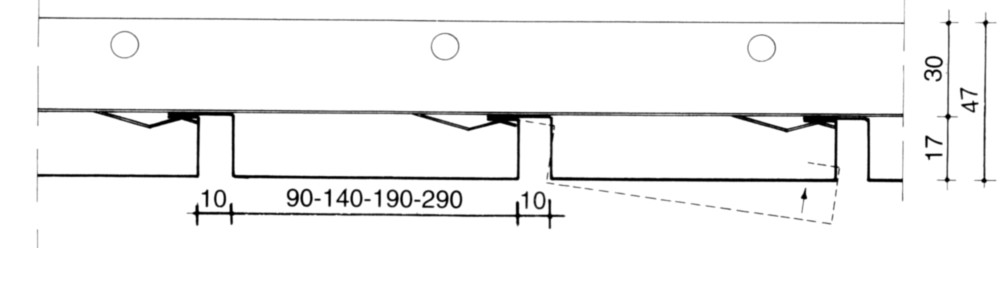

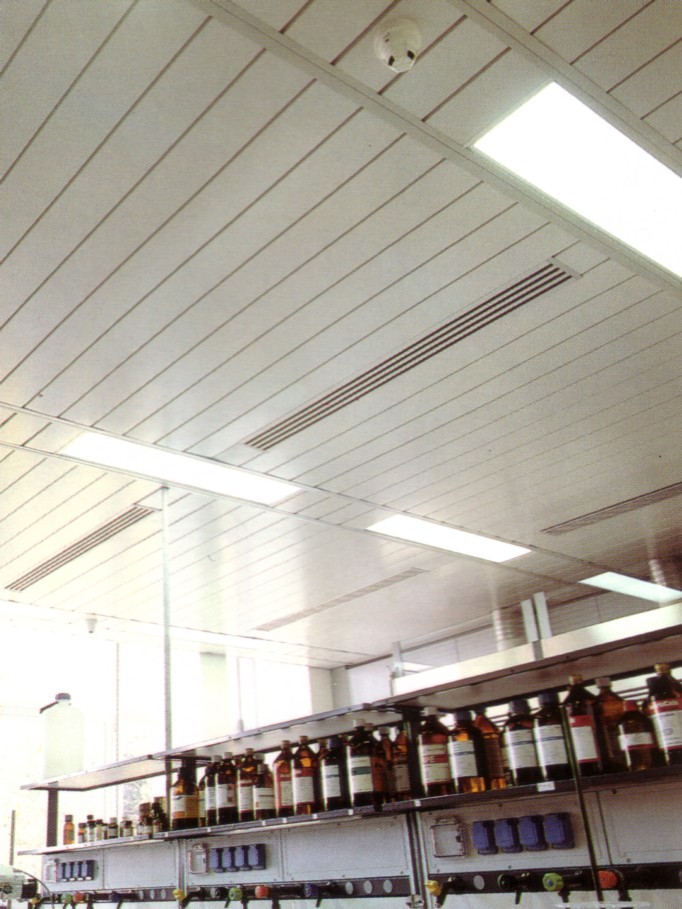

Per il controsoffitto costituito da doghe serie C vi
sono due possibilita' di montaggio: con doghe accostate, oppure
distanziate tra di loro in modo da formare una rientranza di un
centimetro, creando cosi' un piacevole disegno architettonico.
Per migliorare l'isolamento termoacustico e'
consigliabile appoggiare soprale le doghe un feltro in lana minerale con
supporti in carta nera, oppure imbustata con polietilene.

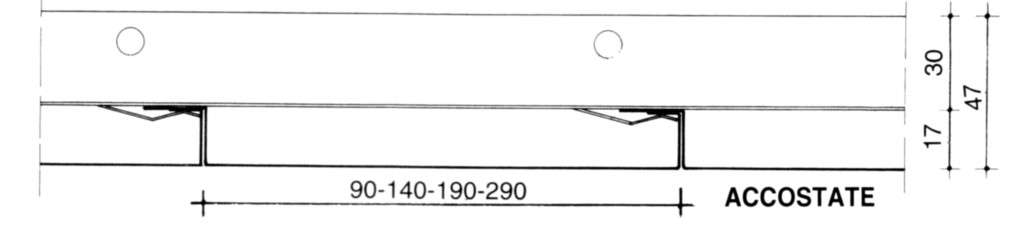

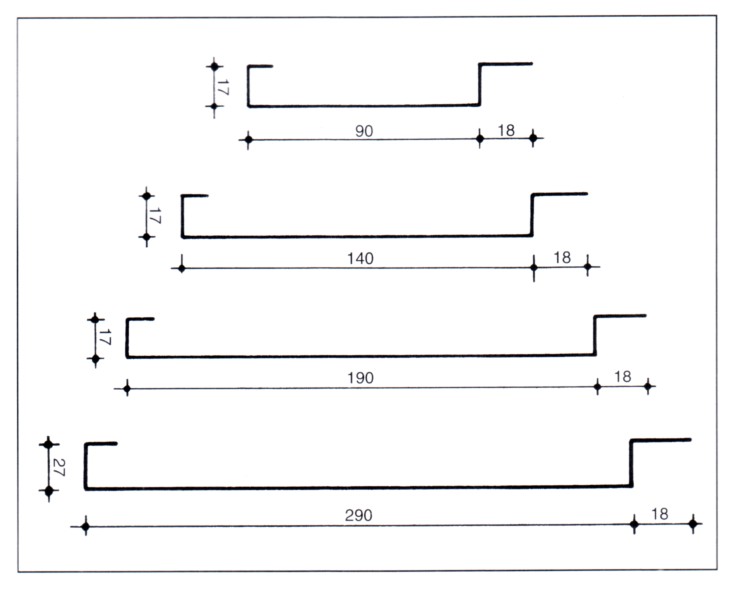

Sezioni di montaggio

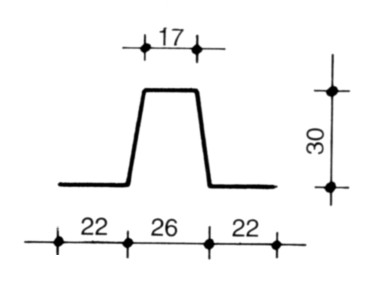

Traversino di aggancio
Incidenza dei materiali

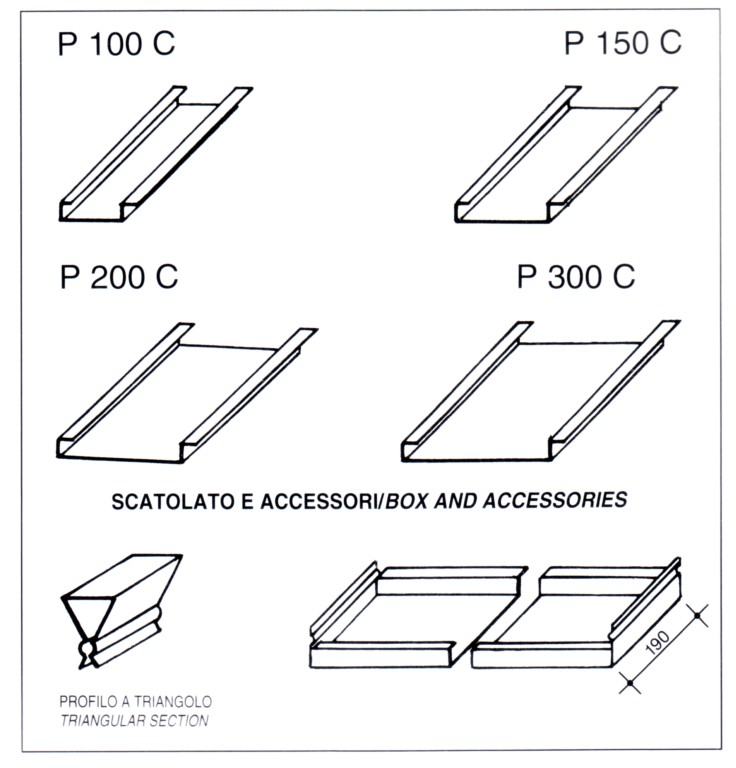

Profili
Quant.
P100C
P150 C
P200 C
P 300 C
Doghe
ml/mq
10
6,66
5
3,33
Traversino
ml/mq
0,84
0,84
0,84
0,84
Pendini
pz
0,84
0,84
0,84
0,84
Tasselli
pz
1
1
1
1
Perimetrale
da
calcolare in base alle dimensioni della stanza
Foratura
Le doghe possono avere 2 tipi di foratura:
diagonale - con fori da 2mm e passo da 5 mm,
superficie forata 20%
regolare - con fori da 3mm e passo da mm 10,
superficie forata 12%.
Altre forature a richiesta
Voce di capitolato

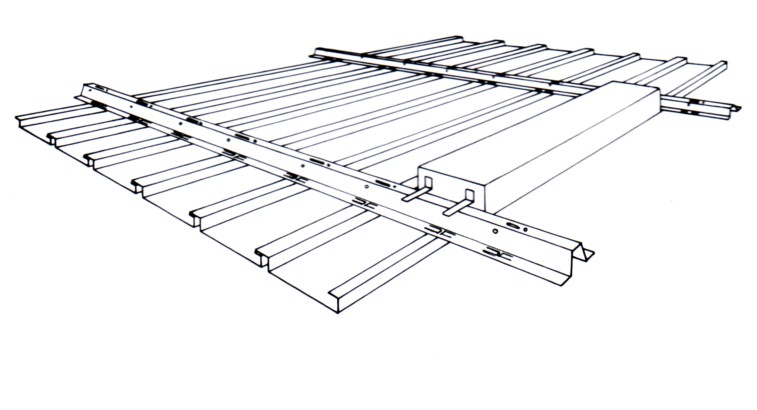

Controsoffittatura eseguita con
doghe Atena del tipo "C", ricavate per profilatura da nastri di
alluminio (lega 3003) preverniciato dello spessore di mm 0,5, oppure mm
0,6 complete di traversina di sostegno in acciaio zincato con alette
antisganciamento; pendinatura a soffitto esistente eseguita con
pendini rigidi in acciaio zincato aventi un diametro di 4mm con molla di
chiusura rapida; profilo perimetrale a "L" (doppia
"L", oppure "C") di dimensioni adeguate in
alluminio preverniciato dello stesso colore delle doghe; materassino
fonoassorbente in lana minerale.
