Protezione
di Travi in acciaio con lastre Multifire 13
Descrizione
di capitolato

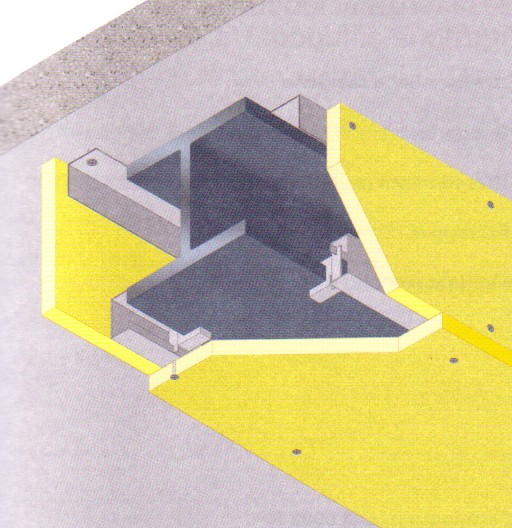

fornitura e posa in opera di
protezione di travi in acciaio con resistenza al fuoco R.
30/45/60/90/120/180 realizzata con lastre "MultiFire 13"
spessore ..... (vedi abaco) costituite da silicati e solfati dl calcio,
esenti da amianto, prodotte per laminazione con controllo dell'
essiccazione in
stabilimento, omologate in classe 0 (incombustibile) di reazione al
fuoco. Le lastre saranno applicate con viti autoperforanti fosfatate
poste ad interasse di 250 mm. a profili metallici posti agli
angoli delle travi.
CERTIFICATO
N° Diagrammi
e Tabelle a calcolo UNI 9503
Resistenza
al fuoco
Reazione
al fuoco
Supporto
Rivestimento
protettivo
Fissaggio
Finitura
R
30-180
Classe 0 - A1
Travi in
acciaio
lastre MultiFire 13 (vedi tabelle)
con
viti autoperforanti fosfatateposte
a interasse 250 mm a profili metallici posti agli angoli delle travi
con
stucco MultiFire Compound
Metodo analitico
Spessori di protezione ammissibili con
lastre "MultiFire 13" in funzione dei fattori di massività e
diversi valori di temperatura critica sono riportate nelle pagine relative
ai riferimenti legislativi e per semplicità riportiamo in abaco i
rivestimenti protettivi considerando temperature critiche di 500 C° per
elementi compressi e 550 C° per elementi o inflessi. Gli spessori sono
validi per ogni tipo di pilastro (indipendentemente dalla massività)
salvo ove diversamente riportato.
