EchoSTOP® è l'innovativa barriera acustica
elastica ad altissima densità (circa 1900 kg/m3) di colore grigio chiaro
costituita da elastomeri del tipo EPDM+EVA e da cariche minerali che gli
conferiscono un elevato peso specifico.
EchoSTOP è
indispensabile in tutti i casi in cui sia necessario migliorare l'efficienza
acustica di una struttura, apportando una notevole massa in spessori
estremamente limitati. Infatti, le proprietà fonoimpedenti di EchoSTOP sono
eccezionali, ed opportunamente applicato all'interno di intercapedini di
pareti divisorie, sia in laterizio che in cartongesso, o su solai e
coperture, contribuisce al raggiungimento dei requisiti acustici passivi R'
W richiesti dalla legge sia in nuova costruzione che in ristrutturazione.
Classififcazione degli ambienti
abitativi ai sensi del D.P.C.M. 5/12/97
Categoria A
Edifici adibiti a residenza o
assimilabili
Categoria B
Edifici adibiti a uffici e
assimilabili
Categoria C
Edifici edibiti ad alberghi,
pensioni ed attivita' assimilabili
Categoria D
Edifici adibiti ad ospedali,
cliniche, case di cura e assimilabili
Categoria E
Edifici adibiti ad attivita'
scolastiche a tutti i livelli e assimilabili
Categoria F
Edifici adibiti ad attivita'
ricreative o di culto o assimilabili
Categoria G
Edifici adibiti ad attivita'
commerciali o assimnilabili
Requisiti acustici passivi degli
edifici, dei loro componenti e degli impianti tecnologici
Categorie di cui alla tabella A
Parametri
R'w
D2m,
nTW
L'n,W
D
55
45
58
A,C
50
40
63
E
50
48
58
B,F,G
50
42
55
I valori indicati dalla legge sono quelli rilevati in
opera a realizzazione terminata (con pavimentazioni ed infissi montati) e
sono gli unici risultati che fanno fede per l'adempimento di legge.

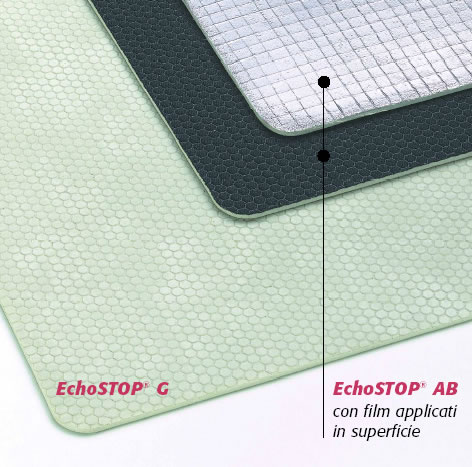

EchoSTOP® G
con superficie goffrata e adesivo di posizionamento su un lato che
facilitano la posa in opera in particolare nelle strutture verticali.
EchoSTOP® L
con superficie liscia, senza adesivizzazione, per applicazioni su strutture
orizzontali (solai, controsoffitti, coperture ecc.).
Per applicazioni a vista o quando sia comunque richiesta una maggiore
sicurezza al fuoco, EchoSTOP® può essere fornito anche nella versione
certificata in Classe 1, secondo DM 48 del 26/06/1984 e F1 secondo AFNOR NF
F16-101 tab.4
EchoSTOP® A
con superficie liscia e adesivo di posizionamento su un lato, per
applicazioni su strutture verticali.
Su richiesta è disponibile la versione biadesiva (EchoSTOP® AB), con con
collanti da selezionare a seconda delle applicazioni finali, oppure con
films superficiali protettivi e decorativi.
EchoSTOP® Strisce
Sono pratici rotoli adesivi (altezza 10 o 20 cm) utili in tutte quelle
occasioni in cui si debba intervenire per eliminare ponti acustici
(montanti, giunzioni pannelli, ecc.).
EchoSTOP® G
con superficie goffrata e adesivo di posizionamento su un lato che
facilitano la posa in opera in particolare nelle strutture verticali.
Vantaggi :
Ottime proprietà fonoisolanti
Buona elasticità
Flessibile
Riciclabile al 100%
Sicuro
Imputrescibile
Adesivizzabile su uno o entrambi i lati
Pulito, facile e veloce da posare
Economico
Applicazioni :
come massa elastica fonoimpedente da installare tal
quale o da accoppiare, in sostituzione del piombo, a elementi fonoassorbenti
come espansi di varia natura, fibre di legno, ecc
Isolamento di scarichi, tubazioni e cavedi
su solai o coperture leggere, tipo legno o lamiere
grecate dove e' necessario apportare massa con spessori contenuti
strutture verticali (pareti in gesso rivestito, mattoni
forati, ecc)
come elemento da inserire tra due lastre di gesso
rivestito, in questo caso si ha, con lo stesso prodotto, sia un notevole
apporto di massa mantenendo spessori contenuti, sia un miglioramento dello
smorzamento acustico della struttura grazie all'elasticita' di EchoSTOP
come antirombo e antivibrante in applicazioni
specifiche come isolamento di macchinari anche industriali
Formati
EchoSTOP® è fornito in rotoli da 8,4 a 6,0 m2, facili da trasportare e da
porre in opera anche da una sola persona e, grazie all'adesivo di
posizionamento su un lato, è semplice da posare anche sulle strutture
verticali.
Altezza rotoli: 1200 mm
Pesi unitari nominali disponibili: 4 e 6 kg/m2 (a richiesta si possono avere
pesi da 3 a 10 kg/m2).
Caratteristiche :

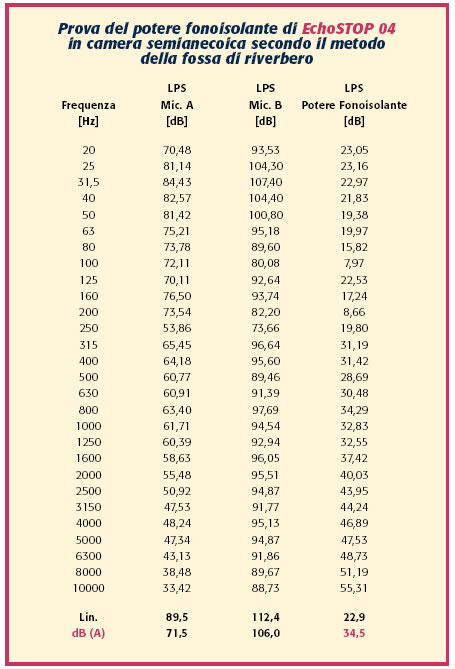

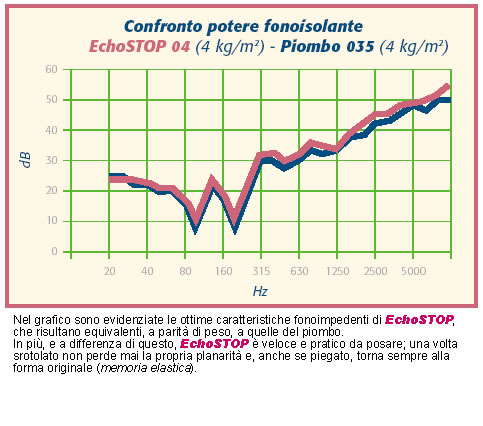

Nel grafico e nella tabella sono evidenziate le ottime
caratteristiche fonoimpedenti di EchoSTOP, che risultano equivalenti, a
parita' di peso, a quelle del piombo.
In piu', e a differenza di questo, EchoSTOP e' veloce e
pratico da posare; una volta srotolato non perde mai la propria planarita'
e, anche se piegato, torna sempre alla forma originale (memoria elastica).
EchoSTOP -
Massa fonoisolante elastica
