AKUSTIK GIPS Art. 3
La lastra in cartongesso, accoppiata su un lato con un pannello in
granuli di gomma Ecorubber 700 Kg fonoisolante e antivibrante
Dati Tecnici
Materiale
Ottenuto mediante l' accoppiamento di una lastra in
cartongesso 12,5 mm con l 'Ecorubber, il pannello in granulo di gomma ad
alta densità 700 Kg/m3. Tale stratificazione consente di ottenere un
elemento prefabbricato con elevatissime caratteristiche di isolamento
acustico.
Dimensioni Standard
Larghezza: mm 1200
Lunghezza: mtl 2000
Spessore: mm 33.
Altri a richiesta.
Formati
Standard :
Vedi tabella a
fianco
Comportamento al fuoco
Campi di Applicazione
L'Akustik-GIPS Art. 3 trova largo utilizzo nelle tramezze e
nei controsoffitti in cartongesso, dove deve essere elevato il potere
fonoisolante di detti elementi (cinema, discoteche, pubs, ecc.). Trova
inoltre largo utilizzo su pareti in muratura per interventi in
controplaccaggio, al fine di aumentare il potere isolante come divisori di
appartamenti, stanze di alberghi, uffici, nell' edilizia abitativa e
commerciale.
Messa in Opera
Facilmente applicabile nelle tramezze prefabbricate mediante l' utilizzo di
apposite viti; con malta cementizia qualora venga applicato in
controplaccaggio.

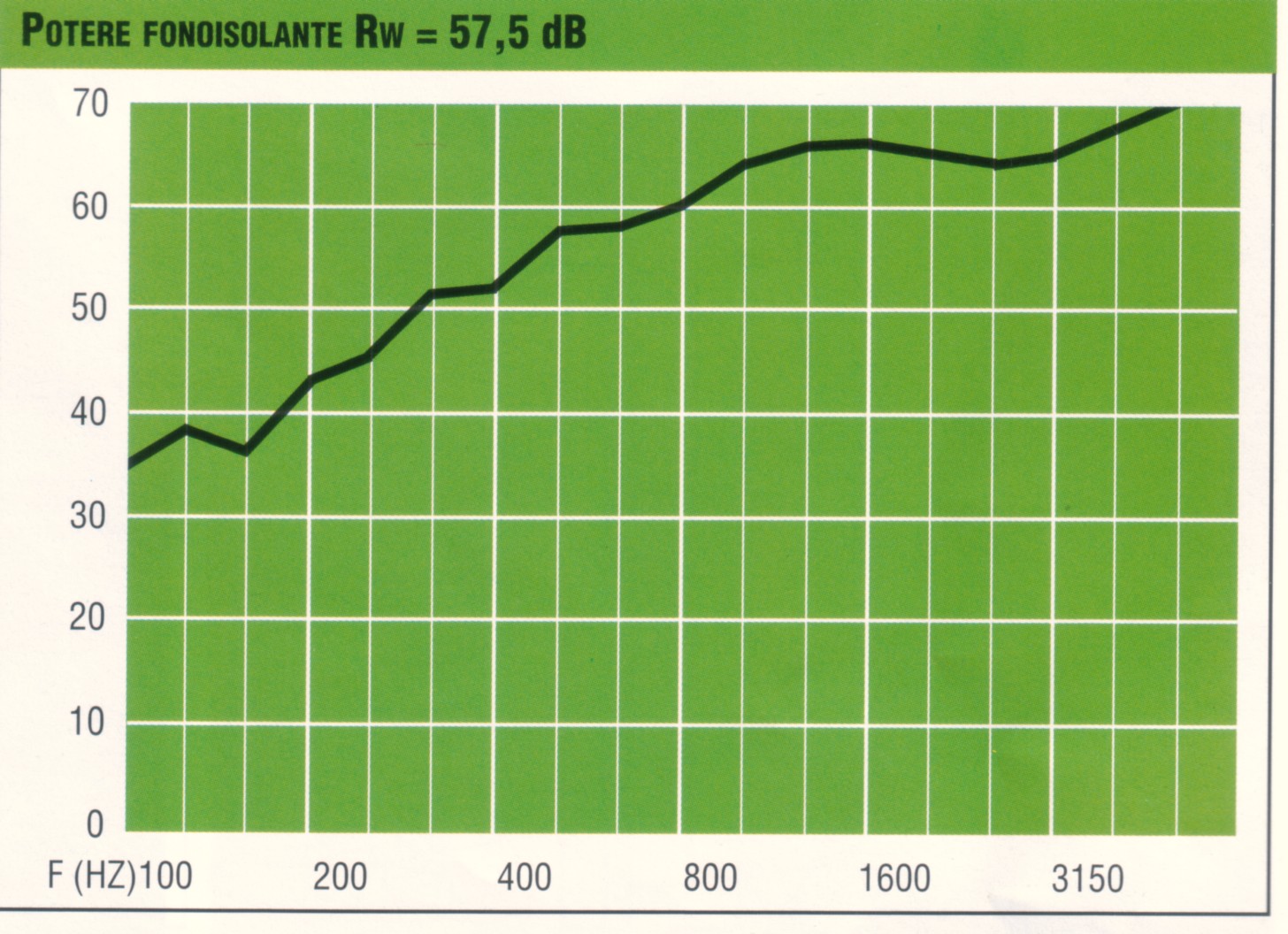

Prestazioni acustiche :
Superficie dell' elemento in prova=13,40 mq
L1=Livello medio di pressione sonora nella camera disturbante.
L2=Livello medio di pressione sonora nella camera disturbante.
D=L1-L2 = Isolamento acustico con eventuale correzione del rumore di fondo
UNI ISO 140/3
F=10 log(S x T) / (0,16 x V)
R=D+F= Potere fonoisolante
Volume della camera disturbata=87,61 m³
Prove di insonorizzazione a
parete
Frequenza
Hz
fondo
dB
L1
dB
L2
dB
D
dB
T
sec
F
dB
R
dB
100
23,50
76,60
47,90
28,7
5,46
7,2
35,9
125
18,10
79,90
48,90
31,0
4,54
6,4
37,4
160
13,80
74,50
45,20
29,3
5,67
7,3
36,6
200
8,90
81,00
46,20
34,8
6,96
8,2
43,0
250
13,10
81,90
45,10
36,8
6,51
7,9
44,7
315
10,60
82,50
40,10
42,4
7,82
8,7
51,1
400
10,40
81,70
38,50
43,2
7,41
8,5
51,7
500
12,10
85,10
36,80
48,3
6,83
8,1
56,4
630
8,50
84,20
34,60
49,6
6,38
7,9
57,5
800
6,20
85,10
31,80
53,3
5,36
7,1
60,4
1000
3,30
84,60
27,60
57,0
4,76
6,6
63,6
1250
2,70
82,70
23,70
59,0
4,68
6,5
65,5
1600
3,20
81,90
21,90
60,0
4,13
6,0
66,0
2000
3,80
82,60
22,70
59,9
3,84
5,6
65,5
2500
4,50
83,20
23,00
60,2
3,29
5,0
65,2
3150
5,30
82,90
21,30
61,6
2,87
4,4
66,0
4000
6,00
84,40
20,20
64,4
2,46
3,7
68,1
5000
6,70
85,40
18,00
67,7
2,03
2,9
70,6
dB(A)
17,70
94,7
43,8
50,9
5,08
6,9
57
Assistenza Tecnica
Avviso
Le informazioni e i
dati riportati sono offerti in buona fede e ritenuti corretti. Tuttavia non
viene assunta alcuna responsabilità per tali informazioni e dati, ne può
essere presunta alcuna garanzia. In conseguenza della politica di sviluppo e
miglioramento dei prodotti, ci si riserva il diritto di modificare senza
preavviso modelli e caratteristiche dei prodotti descritti.
AKUSTIK GIPS Art. 3
