AKUSTIK - METAL SLIK art. 5

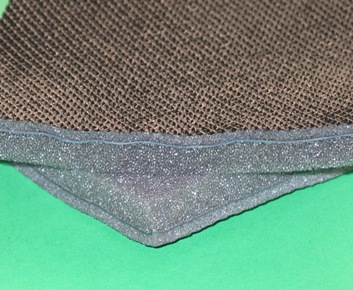

Il pannello acustico fonoimpedente composto da polietilene reticolato e
poliuretano con interposta lamina di piombo per l'isolamento acustico delle
tubazioni.
Dati Tecnici
Materiale
Realizzato mediante
l'accoppiamento tra uno strato di polietilene espanso impermeabile
reticolato e uno strato di poliuretano espanso densità 35 kg/m3con
all'interno una lastra di piombo di spessore da 0,35 a 0,50 mm, per
l'assorbimento delle medie e basse frequenze.
Dimensioni Standard
Lunghezza: mtl 3,00
Largezza:
mm 1000
Spessore: mm 13
Eventuali altri spessori e formati sono disponibili arichiesta. Tolleranze a
norma M4 DIN 7715 Parte 2.
Formati
Standard :
Prodotto composito tristato formato
da: A Strato di polietilene reticolato
espanso spessore 3 mm ca. B Lamina di piombo 0,35 mm, 4 Kg/mq C Strato poliuretano espanso a base di
resina poliestere
Peso per unità superficie Strato A kg/mq
0,100
Strato B kg/mq 4,000 Strato C kg/mq 0,400 Totale kg/mq 4,500
Comportamento al fuoco
Classe 2, (autoestinguente). A
richiesta classe 1 secondo normativa CSE 2/75/A o CSE RF/3/77.
Norma DIN 75200 MVSS 302.
Campi di Applicazione
Isolamento di tubazioni, vani motore,
pareti divisorie, macchinari, canalizzazioni in genere, ecc.
Qualora le specifiche tecniche richiedano una maggiore protezione da olii,
grassi, ecc. il prodotto può essere fornito con pellicola protettiva
(goffratura).
Messa in Opera
Nell'isolamento di tubazioni il
lato di poliuretano (più spesso) deve essere posto a contatto con il tubo, e
quindi fascettato.
Si può applicare con collante neoprenico K8 super su superfici piane o curve
di qualsiasi natura, purchè esenti da polvere, olii e grassi.
Nel caso di applicazione a soffitto e a parete si consiglia l'uso di
appositi tasselli.
Per facilitarne la posa in opera può essere fornito con una superficie
adesiva.
Prestazioni acustiche :
Superficie dell'elemento in prova
= 1,00 mq L1 = Livello
medio di pressione sonora nella camera disturbante L2 =
Livello medio di pressione sonora nella camera disturbata D = L1 - L2 =
Isolamento acustico T = Tempo
medio di riverberazione nella camera disturbata F = 10 log
(S*T) / (0,16*V) R= D + F =
Potere fonoisolante
Volume della camera disturbata = 83,00 mc
Prove di insonorizzazione a parete
Frequenza
Hz
L1
dB
L2
dB
D
dB
T
sec
F dB
R
dB
100
108,70
93,80
14,90
4,70
- 4,51
10,39
125
112,00
98,00
14,00
6,00
- 3,45
10,55
160
108,10
95,70
12,40
4,20
- 5,00
7,40
200
104,00
87,00
17,00
7,00
- 2,78
14,22
250
100,90
82,90
18,00
7,40
- 2,54
15,46
400
90,10
64,60
25,50
8,00
- 2,20
23,30
500
92,22
67,30
24,70
7,10
- 2,72
21,98
800
92,90
65,50
27,40
6,90
- 2,84
24,56
1000
91,70
63,30
28,40
6,60
- 3,04
25,36
1600
93,50
60,90
32,60
5,60
- 3,75
28,85
2000
93,50
58,30
35,20
4,80
- 4,42
30,78
2500
93,10
57,10
36,00
4,30
- 4,90
31,10
3150
92,50
53,0
39,40
3,60
- 5,67
33,73
4000
92,10
51,10
41,00
3,00
- 6,46
34,54
5000
90,10
47,40
42,70
2,40
- 7,43
35,27
dB(A)
103,90
73,30
30,60
4,60
- 4,60
26,00
Assistenza Tecnica
Avviso
Le informazioni e i
dati riportati sono offerti in buona fede e ritenuti corretti. Tuttavia non
viene assunta alcuna responsabilità per tali informazioni e dati, ne può
essere presunta alcuna garanzia. In conseguenza della politica di sviluppo e
miglioramento dei prodotti, ci si riserva il diritto di modificare senza
preavviso modelli e caratteristiche dei prodotti descritti.
