ISOTEK METAL SLIK Il pannello acustico fonoimpedente in espanso Basotect®
(BASF) in resina melamminica con interposta lamina di piombo.
Dati Tecnici
Materiale
Espanso Basotect® della
BASF, a base di resina melamminica, di colore bianco.
Prodotto ad alta resistenza termica: -60°C a +150°C. In caso di incendio è
privo di gocciolamento, i fumi sono atossici, non è fibrogeno.
L'Isotek-Metal Slik risulta avere un ottimo fonoisolamento, in particolare
sulle basse e medie frequenze (100 ¸
2000 Hz).
Dimensioni Standard
Dimensione pannello: mm 1250 x 600
Tolleranze dimensionali a norma
M4 DIN 7715 Parte2.
Formati
Standard :

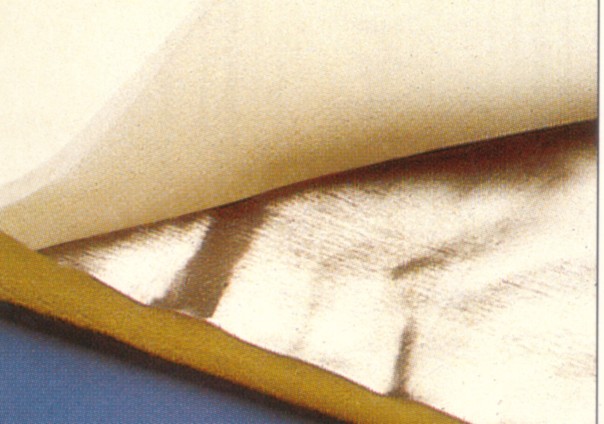

Prodotto
composito tristato formato da:
A Isotek piano da 10 mm
B Piombo 5/10
C Isotek piano da 10 mm
Peso per unità superficie
Strato A kg/mq 0,100
Strato B kg/mq 5,700
Strato C kg/mq 0,100
Totale kg/mq 5,900
Comportamento al fuoco
ONORM B 3800: DIN 4102 B1.
Q1: scarsa emissione di fumi.
T1: con nessuna perdita di goccia.
Campi di Applicazione
Utilizzato per schermature fonoisolanti in genere come:
isolamento di ambienti, vani motore, pareti divisorie, soffitti, macchinari,
boxes, rivestimenti di carters, ecc.
Viene perciò utilizzato, grazie anche alle caratteristiche di resistenza al
fuoco, in ambienti dove vengono richieste specifiche esigenze di sicurezza
quali: industrie, teatri, cinema, poligoni di tiro militari e civili,
alberghi, auditorium, sale multiuso, ecc.
Messa in Opera
Mediante
collante in pasta tipo VS 45, su superfici piane o curve di qualsiasi
natura, purchè esenti da polvere, olii e grassi. Nel caso di applicazione a
soffitto e a parete si consiglia l'uso di appositi tasselli.

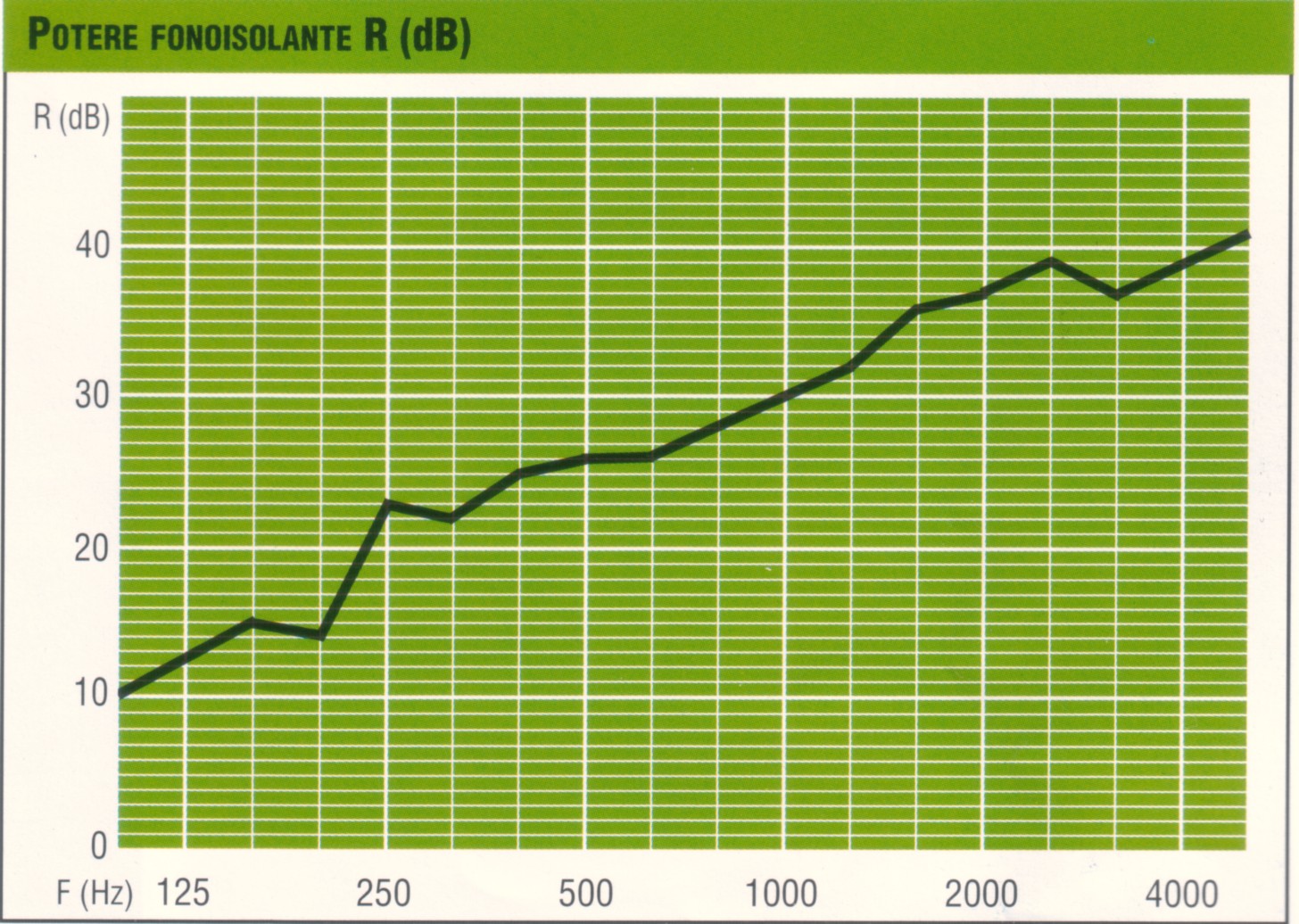

Prestazioni acustiche :
Superficie dell'elemento in prova
= 1,00 mq L1 = Livello
medio di pressione sonora nella camera disturbante L2 =
Livello medio di pressione sonora nella camera disturbata D = L1 - L2 =
Isolamento acustico T = Tempo
medio di riverberazione nella camera disturbata F = 10 log
(S*T) / (0,15*V) R=
D + F = Potere fonoisolante
Volume della camera disturbata = 83,00 mc
Prove di insonorizzazione a
parete
Frequenza
Hz
L1
dB
L2
dB
D
dB
T
sec
F
dB
R
dB
100
80,6
61,0
19,6
4,3
- 4,9
14,7
125
83,4
66,3
17,1
5,4
- 3,9
13,2
160
83,9
62,3
21,6
5,2
- 4,1
17,5
200
72,9
53,7
19,2
6,0
- 3,5
15,7
250
70,8
50,4
20,4
6,2
- 3,3
17,1
400
81,6
55,1
26,5
5,6
- 3,8
22,7
500
83,5
54,9
28,6
4,5
- 4,7
23,9
800
86,4
51,4
35,0
3,9
- 5,3
29,7
1000
83,9
46,7
37,2
3,8
- 5,4
31,8
1600
86,0
46,9
39,0
3,2
- 6,2
32,9
2000
85,7
49,9
35,8
2,9
- 6,6
29,2
2500
84,6
54,0
30,6
2,6
- 7,1
23,5
3150
84,9
53,3
31,6
2,5
- 7,3
24,3
4000
85,9
48,5
37,4
2,5
- 7,3
30,1
5000
84,5
39,2
45,3
2,1
- 8,0
37,3
dB(A)
96,8
63,2
33,6
3,4
- 5,9
27,7
Assistenza Tecnica
Avviso
Le informazioni e i
dati riportati sono offerti in buona fede e ritenuti corretti. Tuttavia non
viene assunta alcuna responsabilità per tali informazioni e dati, ne può
essere presunta alcuna garanzia. In conseguenza della politica di sviluppo e
miglioramento dei prodotti, ci si riserva il diritto di modificare senza
preavviso modelli e caratteristiche dei prodotti descritti.
ISOTEK METAL SLIK
