| Progetto controsoffitto
fonoassorbente per Sala conferenze |

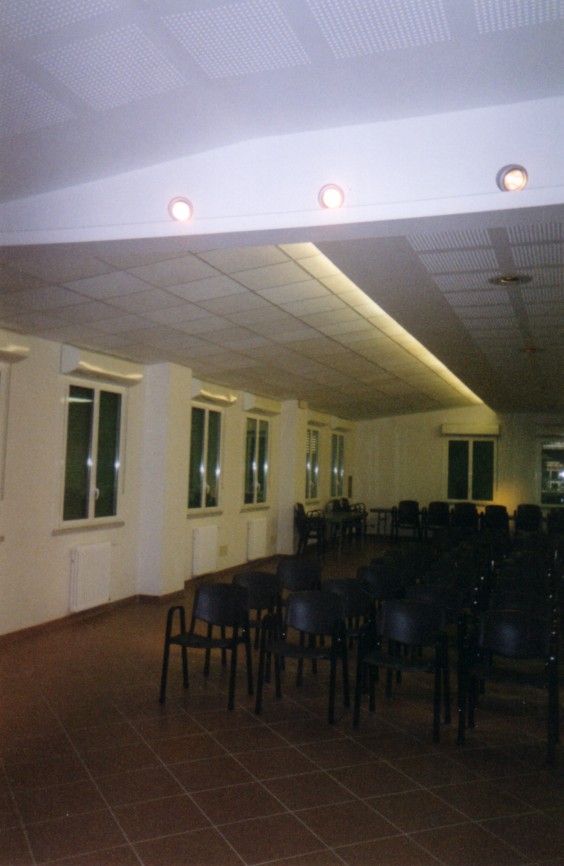

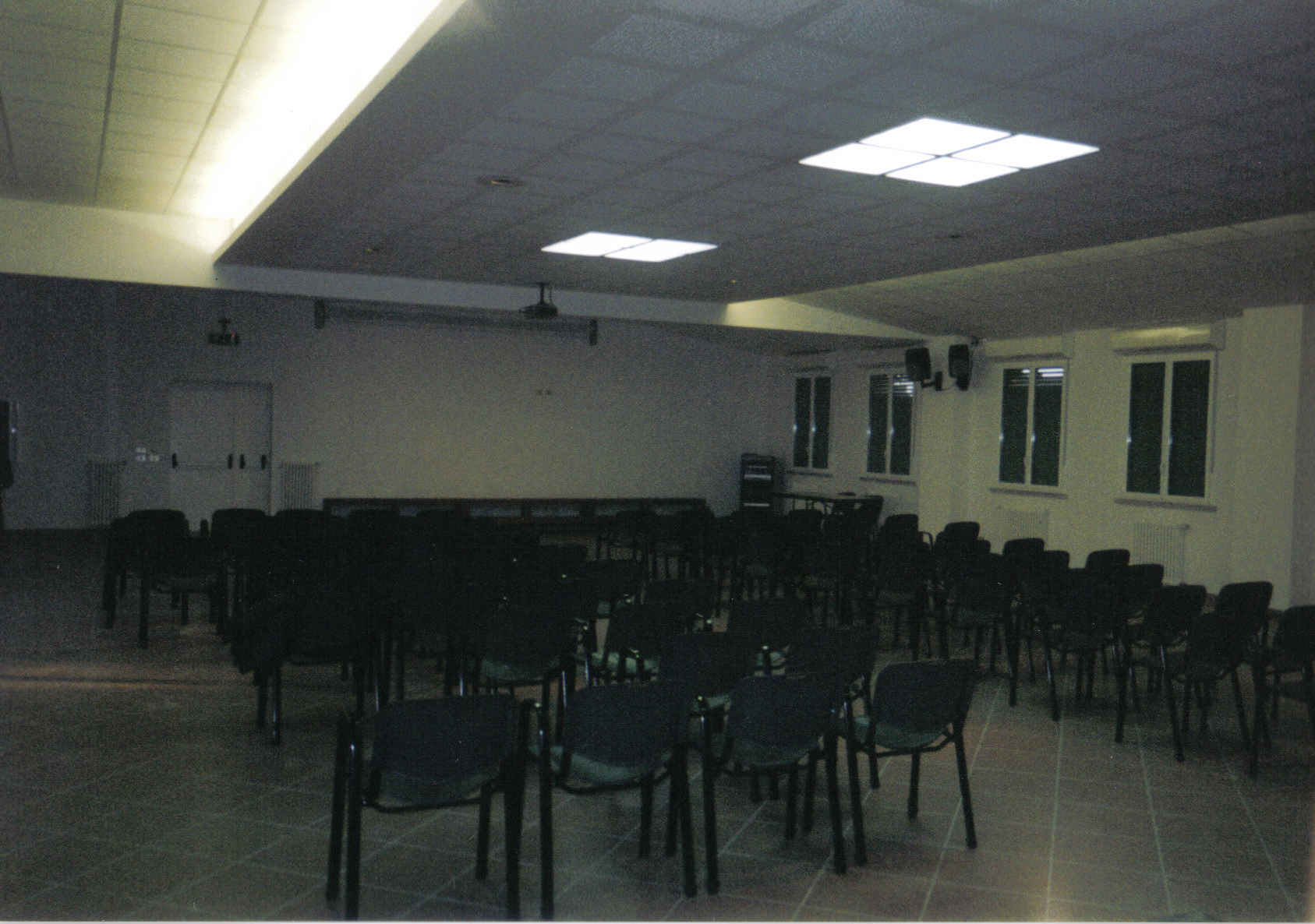

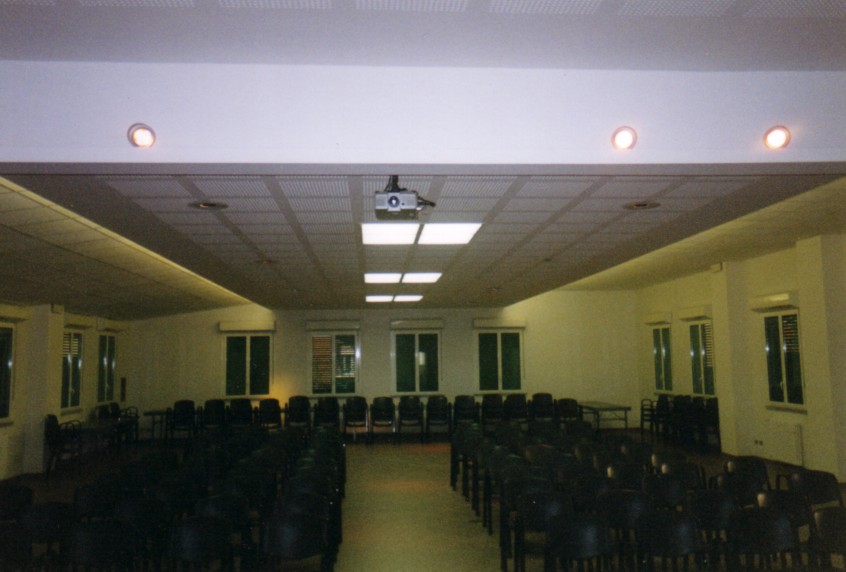

| Le foto seguenti testimoniano un
intervento i correzione acustica interna eseguito all'interno di una sala
conferenze. L'ambiente possiede dimensioni di 13x20 m, con altezza
variabile da 6 a 4 m e presentava pareti e soffitto in cemento armato e
pavimento in monocottura.
Dai primi rilievi sperimentali (misura del tempo di
riverberazione con tecnica impulsiva e con rumore stazionario interrotto)
e' emersa la presenza di un eccessivo riverbero interno, con tempi di
riverberazione RT60 dell'ordine dei 6 secondi, il che rendeva l'ambiente
invivibile ed assolutamente inadatto all'uso come sala conferenze.
Quindi si richiedeva il progetto di un'adeguata
controsoffittatura fonoassorbente (in quanto il committente preferiva
intervenire unicamente sul soffitto) e di forma adeguata al fine di
garantire :
 | un adeguato valore del tempo di riverberazione |
| Valori adeguati dei parametri come chiarezza (C50),
robustezza (Strenght), tempo di ritardo iniziale (ITDG), al fine di
garantire un'ottimale intellegibilita' del parlato. |
|
|
L'intervento e' stato articolato nelle
seguenti fasi :
| Analisi della situazione di partenza mediante misure
del tempo di riverberazione e della risposta impulsiva dell'ambiente |

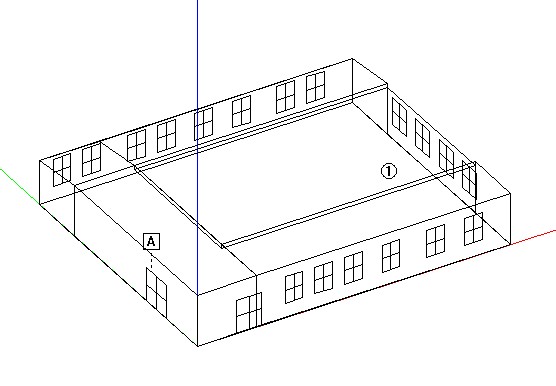

| Taratura del modello al calcolatore, al fine di
identificare il coefficiente di assorbimento delle varie superfici |
| Progetto al calcolatore della controsoffittatura, con
analisi delle diverse forme e dei materiali da utilizzare |
| Scelta della forma e dei materiali ottimali |
| Realizzazione della controsoffittatura |
| Analisi acustica finale con riscontro tra le
prestazioni simulate al calcolatore e quelle reali dell'ambiente |
|

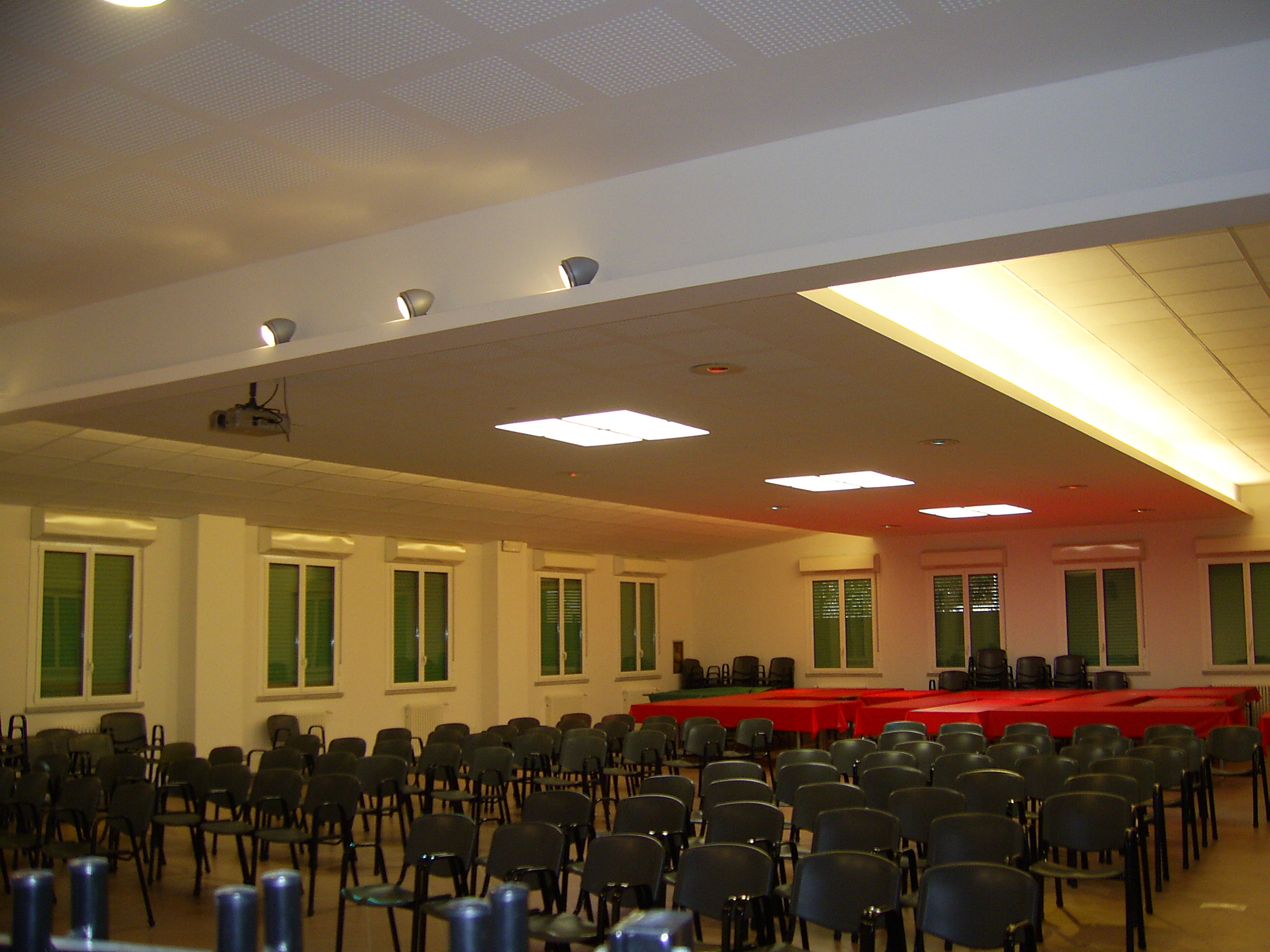

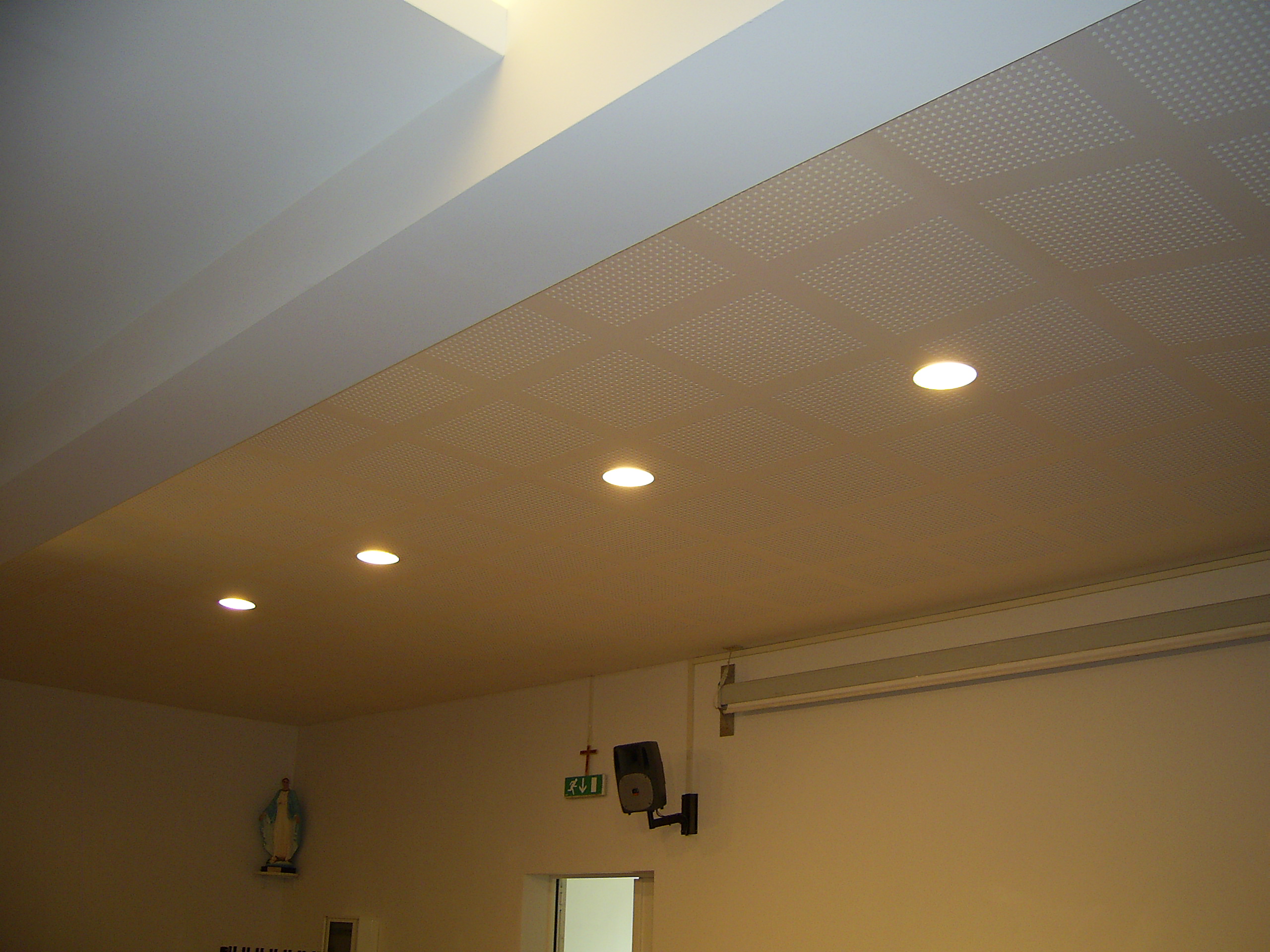

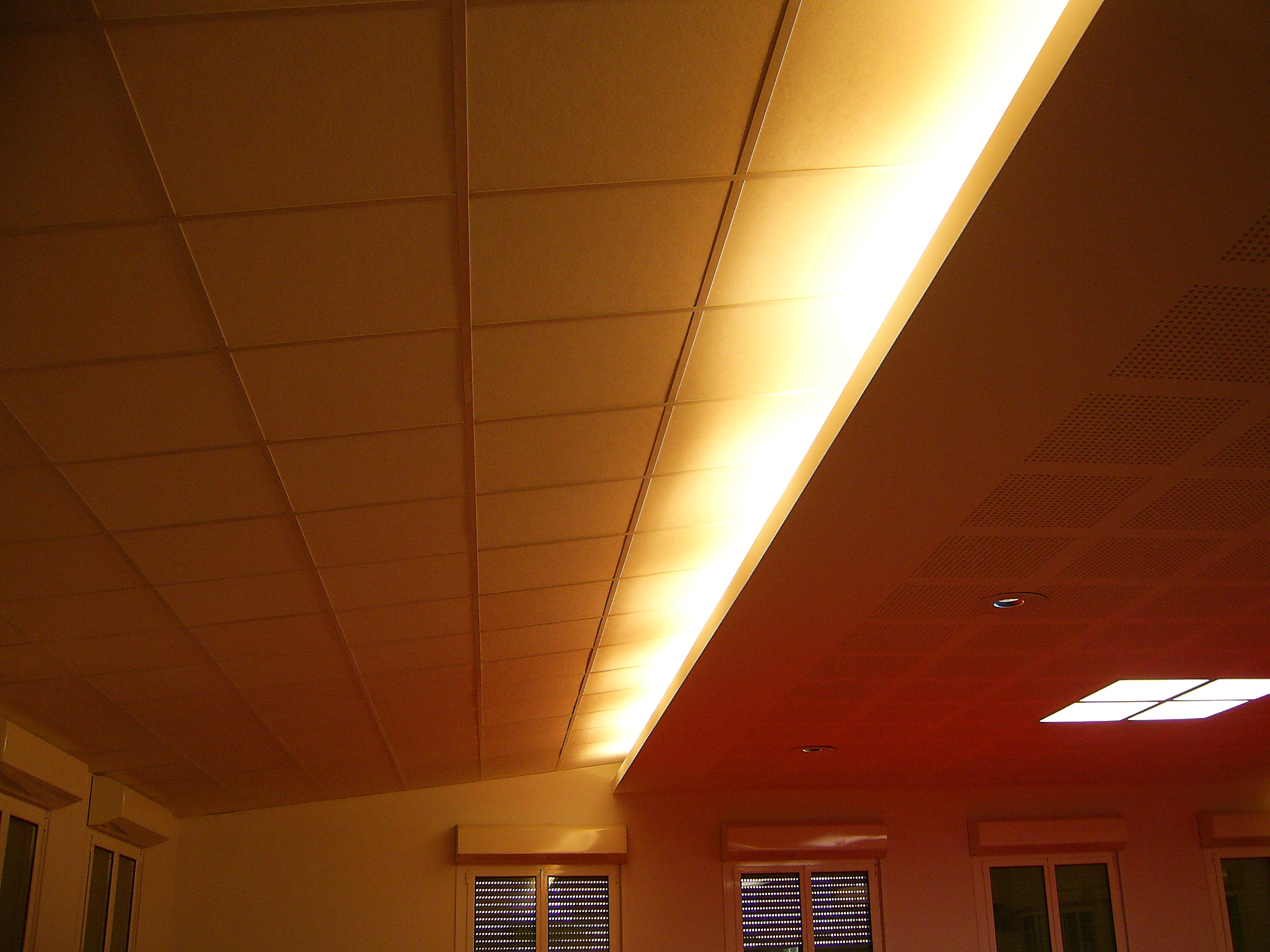

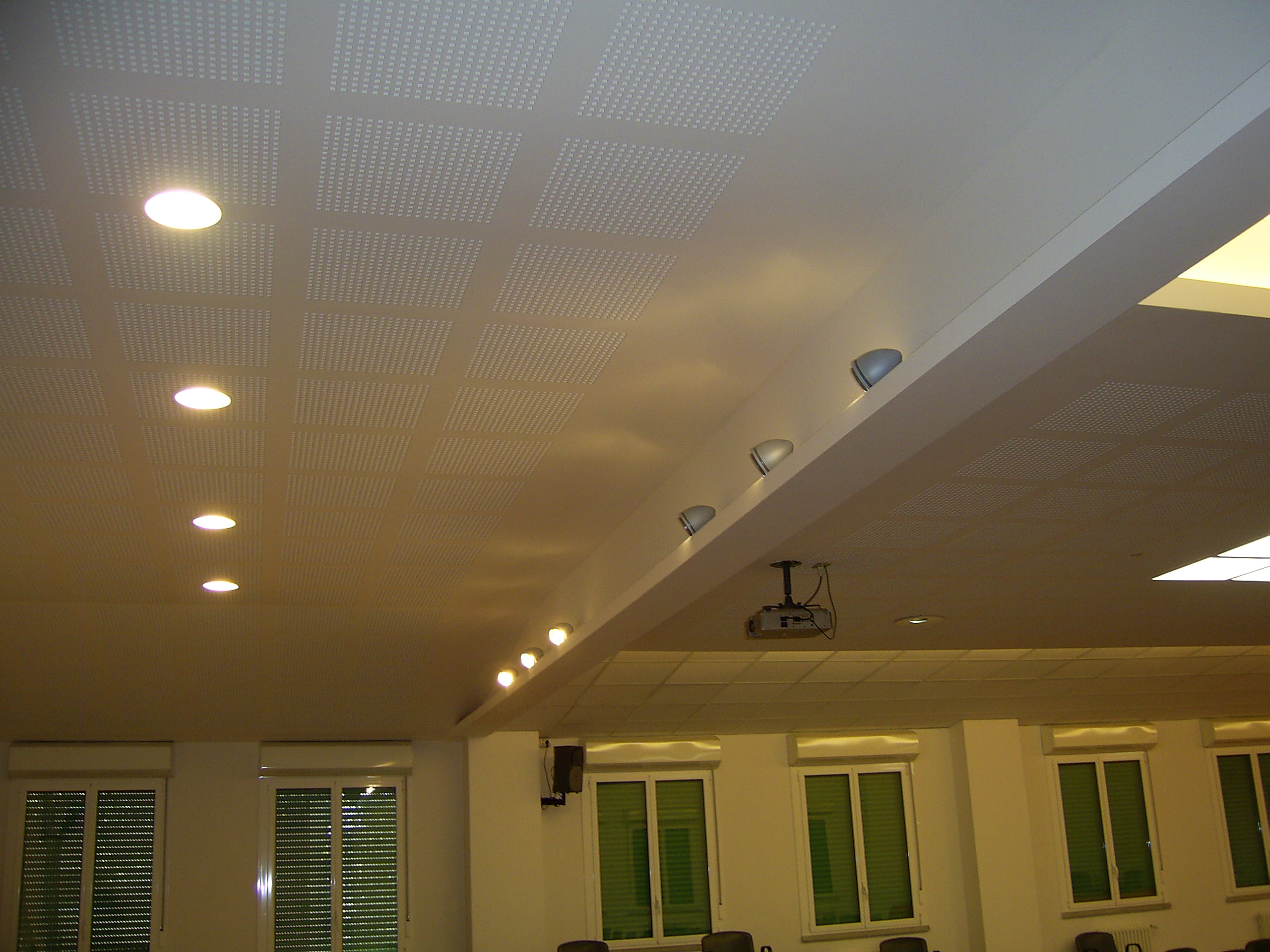

| La controsoffittatura realizzata e'
costituita da una parte centrale in lastre in cartongesso forate, che
assicurano un assorbimento acustico per effetto risuonatore ed una parte
perimetrale in pannelli in lana di roccia ad elevato spessore, che
assicurano un ottimo fonoassorbimento.
|
 |
 |
 |
  |

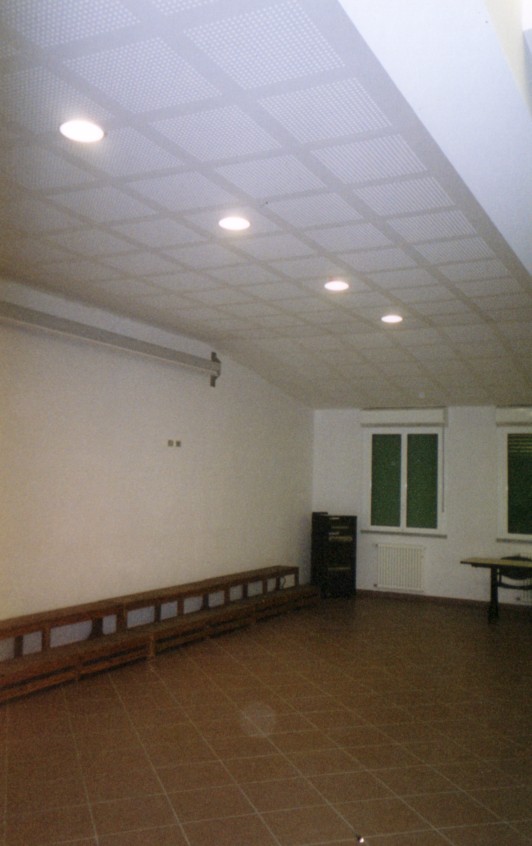

La zona in corrispondenza
della postazione dell'oratore e' stata rialzata rispetto al livello
della controsoffittatura della platea, utilizzando anche in questo caso
lastre in gesso rivestito di tipo forato.
|
 |
 |
| Si e' cercato di integrare nella
controsoffittatura tutti i corpi illuminanti al fine di ottenere un
gradevole effetto estetico complessivo.

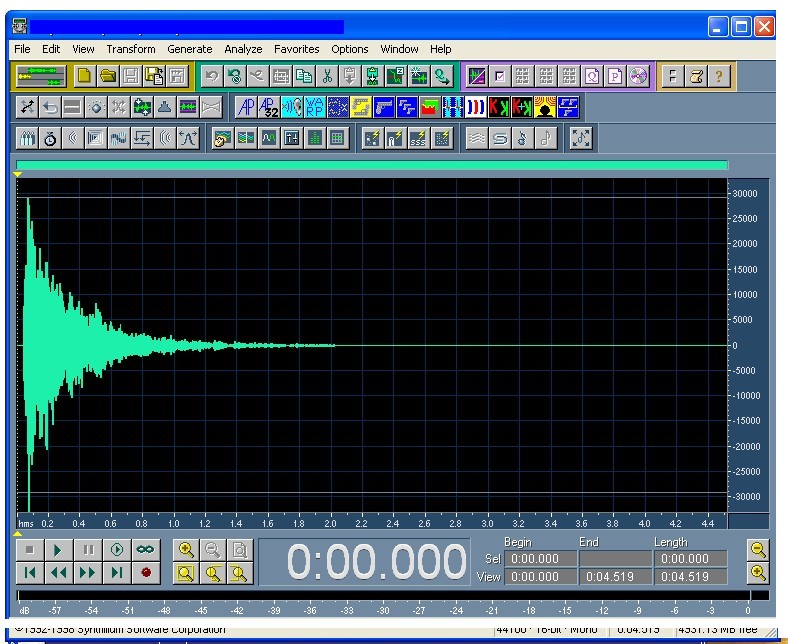

Le analisi acustiche a fine lavori hanno evidenziato una
notevole riduzione dei tempi di riverberazione ed un miglioramento dei
parametri acustici legati alla sensazione sonora dell'ascoltatore, quali
indice di chiarezza C80, tempo di ritardo iniziale ITDG, EDT, robustezza
G, ecc, rendendo così l'ambiente adatto a conferenze e dibattiti.
La tabella sottostante consente di valutare la
variazione del tempo di riverberazione prima e dopo l'intervento di
correzione acustica.
| Frequency
[Hz] |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
| T20
[s] ANTE |
7,72 |
7,7 |
7,51 |
7,21 |
7,11 |
6,62 |
4,82 |
| T20
[s] POST |
0,98 |
1,67 |
1,39 |
0,97 |
1,11 |
1,09 |
0,78 |
| T30
[s] ANTE |
6,27 |
6,71 |
6,38 |
6,52 |
6,48 |
6,1 |
4,75 |
| T30
[s] POST |
1,03 |
1,55 |
1,36 |
1,04 |
1,24 |
1,16 |
0,85 |
|
|

|
