II

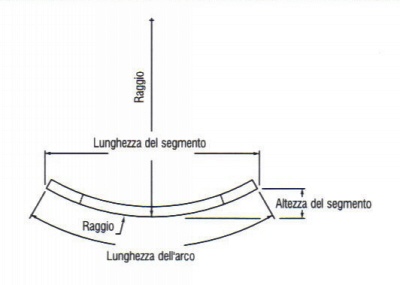

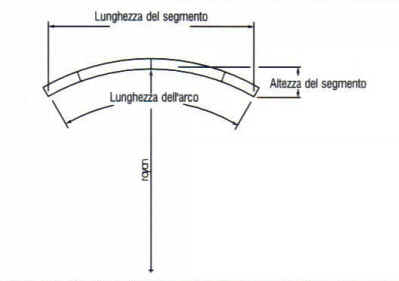

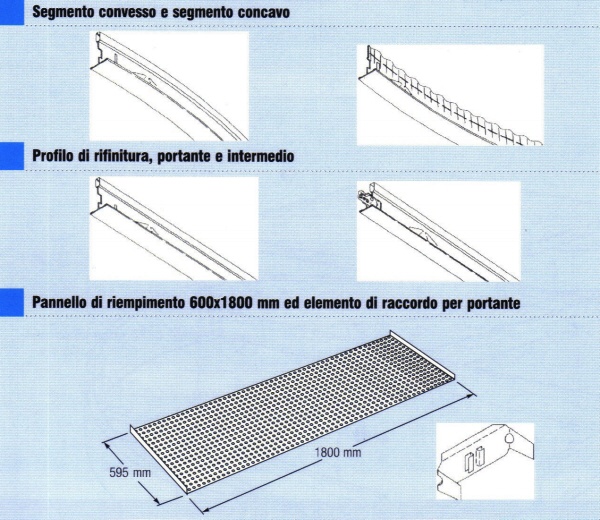

sistema Curvatura si compone di 16 segmenti concavi e 16 convessi, dalle
forme più o meno accentuate, e di 4 elementi dritti a lunghezze
differenti. La modulazione disponibile è 600x600 mm con orditura in vista
bidirezionale, oppure 1800x600 con orditura in vista monodirezionale. Gli
elementi di riempimento possono essere di modulo 600x600 mm o 1800x600 mm
in versione liscia o perforata, con forme e tramature differenti. La

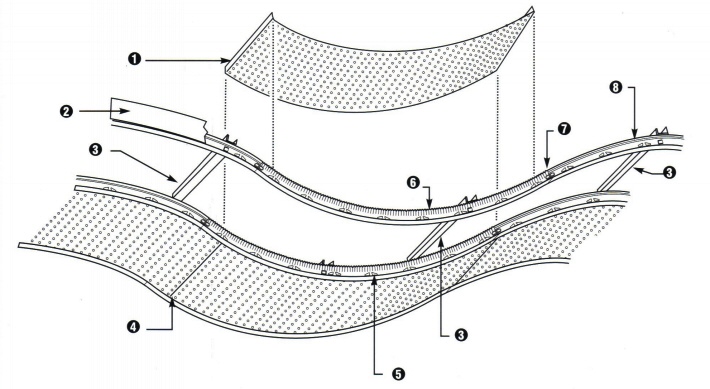

combinazione dei diversi elementi concavi e convessi consente la
realizzazione di un controsoffitto tridimensionale, dalle forme più o
meno pronunciate. Il colore del sistema di sospensione e dei pannelli sarà
a scelta del cliente nel sistema cromatico RAL.
Curvatura
600x600 mm
I
segmenti "portanti" verranno disposti con interasse di 600 mm e
gli intermedi saranno installati perpendicolari ai portanti anch'essi ogni
600 mm. Gli elementi di riempimento dovranno essere deposti sulla
struttura di sospensione e fermati con delle particolari linguette
antisollevamento, di cui vengono dotati portanti ed intermedi.
Curvatura
1800x600 mm
I
segmenti "portanti" verranno disposti con interasse di 600 mm.
Gli elementi di riempimento dovranno essere deposti sulla struttura di
sospensione e fermati con delle particolari linguette antisollevamento, di
cui vengono dotati portanti ed intermedi. Gli elementi di riempimento

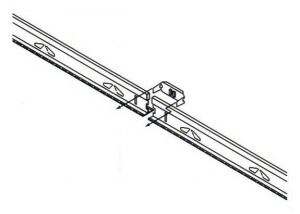

verranno tra loro agganciati per mezzo di un particolare raccordo. La
stabilità d'interasse tra i portanti di 600 mm sarà ottenuta per mezzo
di elementi stabilizzatori installati ogni metro (diminuire di 1/2 tra una
tramatura e l'altra).
Elementi
di riempimento
CV1522,
perforazione rotonda 1.5 mm con il 22% di apertura.
CV2512,
perforazione rotonda 2.5 mm con il 12% di apertura.
CV3033,
perforazione rotonda 3 mm con il 33% di apertura.
CVS2011,
perforazione quadrata 2x2 mm con l'11% di apertura.
CVS6016,
perforazione quadrata 6x6 mm con il 16%di apertura.
CV1000,
pieno e liscio.
Elementi
di sospensione
L'assemblaggio
della struttura avviene per mezzo di elementi di sospensione tradizionali
oppure utilizzando un cavo sottile per ottenere un aspetto più discreto.
Progettazione
La
progettazione del sistema viene fatta per ogni singola richiesta, si
raccomanda di consumare l'Ufficio Tecnico USG. Per una progettazione
precisa e completa è necessario comunicare l'altezza del plenum ed il
colore della gamma RAL richiesto.
