Quantitativi di profilo
DX Fineline necessari per la realizzazione di 1 mq di soffitto

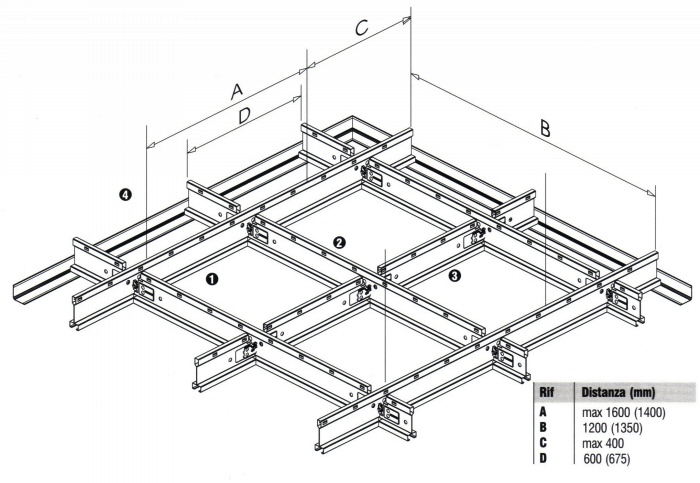

N°
Descrizione
Codice
prodotto
Interasse
tra i portanti (mm)
600
675
1200
1350
Modulo (mm)
600x600
675x675
600x600
1200x600
675x675

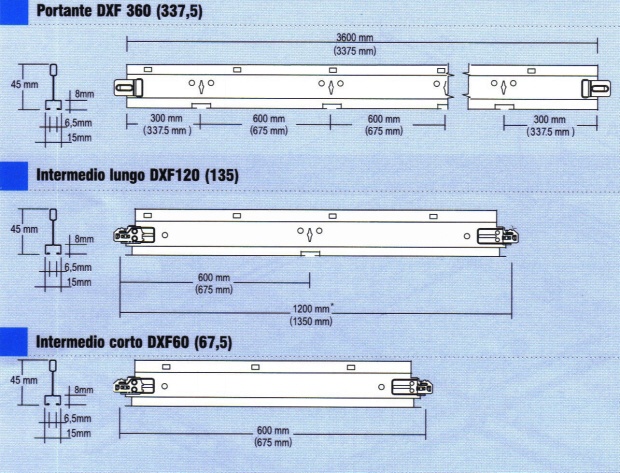

1
Portante
DXF360
1,67 ml
-
0,84 ml
0,84 ml
-
DXF337,5
-
1,48 ml
-
-
0,74 ml
2
Intermedio
lungo
DXF120
-
-
1,67 ml
1,67 ml
-
DXF135*
-
-
-
-
1,48
ml
3
Intermedio corto
DXF60
1,67 ml
-
0,84 ml
-
-
DXF67,5*
-
1,48 ml
-
-
0,74 ml
4
Sospensioni
-
1,39 pz
1,10 pz
0,70 pz
0,70 pz
0,55 pz
*per modulo 675x675 mm.
**intermedio
senza asole/luci e senza estremità tagliate a "coda di
rondine".
DXF PS11
DXF SAH10 Plus
DXF PS20
Caratteristiche
del sistema
II sistema DONN DXFineline a scuretto continuo risponde a
particolari esigenze di ricerca estetica e funzionale nelle finiture
d'interno.
II sistema Fineline è caratterizzato da una particolare
conformazione a "coda di rondine" nelle estremità degli
intermedi che da origine ad un effetto di scuretto continuo
polidirezionale.
L'installazione del profilo potrà avvenire con pannelli a bordo
micro-ribassato mettendo in risalto la modulazione del controsoffitto.
Contrariamente, se questa tipologia di pannello verrà installata con
pannelli a bordo dritto, quest'ultimi evidenzieranno i toni estetici
del profilo.
Le pareti divisorie potranno essere fissate al profilo Fineline
esclusivamente in zone sismiche classificate O (definizione stabilita
dalla normativa in vigore che regolamenta i parametri costruttivi
antisismici negli edifici). Il fissaggio potrà avvenire per mezzo di
una vite introdotta nel punto d'intersezione del portante con gli
intermedi (nel punto di formazione dello scuretto polidirezionale) o,
alternativamente, utilizzando una clip PAC 1 che potrà essere
posizionato in qualsiasi punto del profilo. Lo smontaggio delle pareti
divisorie potrà avvenire in qualsiasi momento senza causare
danneggiamenti estetici al profilo.
Accessori quali MCC2 per l'eliminazione della formazione dello
scuretto polidirezionale o AH1 per la sospensione a controsoffitto di
elementi segnaletici, permettono di apportare al controsoffitto
accorgimenti estetici di varia natura, II sistema DONN DX Fineline è
disponibile in tre versioni: nero a fondo bianco, bianco a fondo
bianco e silver satinato.
Carichi
ammissibili ripartiti per Kg/mq
Fenomeni
di freccia ammissibili fino a 4 mm massimo (pari a 1/300e) secondo
normativa NF P 68 203-1 e NF P 203-2 (rif. DTU 58-1)
Profili
Distanza
tra le sospensioni (mm)
Portanti
Intermedi
Interasse
portanti in mm
1000
1200
1350
1400
1600
DXF360
DXF60
600
28,0
26,0
22,0
20,0
12,0
DXF360
DXF120
1200
13,0
13,0
11,0
10,0
6,0
I carichi kg/m2
indicati possono variare unicamente in dipendenza dell'interasse degli
intermedi che non può eccedere i mm 1500.
Descrizione
II sistema di sospensione del controsoffitto sarà USG DONN DX Fineline
a scuretto continuo per modulo da 600x600 e 675x675 mm, in colore USG DONN
bianco a fondo nero o bianco a fondo bianco o silver satinato. Il sistema
DONN DX Fineline è caratterizzato da intermedi con estremità sezionate a
"coda di rondine" che, agganciandosi con il portante, creano il
particolare effetto a scuretto continuo dalle finiture perfette.
Il sistema DONN DX Fineline consente un posizionamento ed un
allineamento automatico degli intermedi nelle feritoie romboidali del
portante, garantendo quindi una geometria perfetta dei moduli anche in
caso di sollecitazioni in trazione o compressione. In caso di aggancio
dell' intermedio al portante anche ad una sola delle due estremità, la
particolare conformazione della clip e il sistema di sicurezza d'aggancio
dell'intermedio eviteranno il rischio di caduta del medesimo, conferendo
quindi al sistema di controsoffitto stabilità e sicurezza.
Il sistema di sospensione DONN DX è facilmente smontabile senza
l'utilizzo di utensili specifici: è sufficiente esercitare una breve
rotazione in senso antiorario del portante nel punto di intersezione con
l'intermedio. Una volta smontato l'intermedio, quest'ultimo sarà
nuovamente riutilizzabile.
La finitura perimetrale potrà essere realizzata con una cornice di
tipologia ad "L" MIE o in alternativa di tipologia a
"C" in colore super bianco o silver.
Il sistema DONN DX Fineline è conforme alle norme francesi NF P 68 203
rii DTU58.1
Consigli
per il corretto taglio del profilo
Al fine di ottenere un taglio preciso del profilo,
procedere seguendo i punti sottoelencati:
Una volta stabilita la lunghezza desiderata effettuare due
piccoli tagli nel lato in vista del profilo.
Quindi effettuare un taglio della costola del profilo
secondo l'angolo indicato nel disegno.
Piegare il profilo.
Tagliare da una parte all'altra le due ali.
Profili/bordi
DXF
FL
DXF
FL Metallico
Sormonto
dell'intermedio sul portante
DXF/AH1
Intersezione
dell'intermedio sul portante con formazione dello scuretto polidirezionale.

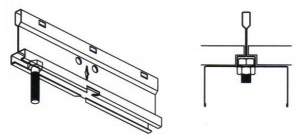

Gancio
AH1 per la sospensione
di elementi segnaletici.
DXF/MCC2
DXF/PAC1
Accessorio
MCC2 per l'eliminazione
della sezione a
"coda di rondine".

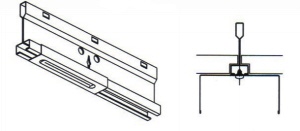

Accessorio
PAC1 per il fissaggio di pareti divisorie.
