Sistema
a vista DX 35 per ambienti controllati Clean Room
Quantitativi di profilo
DX24KB necessari per la realizzazione di 1 mq di soffitto
N°
Descrizione
Codice
prodotto
Interasse
tra i portanti (mm)
600
1.200
Modulo (mm)
600x600
1.200x600
600x600
1.200x600
1

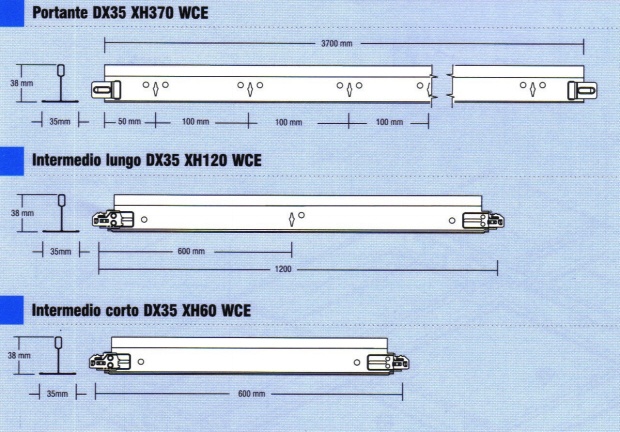

Portante
DX35XH370WCE
1,67 ml
1,67 ml
0,84 ml
0,84 ml
2
Intermedio
lungo
DX35XH120WCE
-
-
1,67
ml
1,67
ml
3
Intermedio corto
DX35XH60WCE
1,67 ml
0,84 ml
0,84 ml
-
4
Sospensioni
-
1,39
pz
1,39
pz
0,70
pz
0,70
pz
DXCE/PS11
DXCE/PS20
DXCE/SAH10 Plus
Caratteristiche
del sistema
Sistema di sospensione particolarmente adatto per
l'installazione di controsoffitti all'interno di ambienti controllati
e sale bianche.
Profilo a vista con bandella larga da 35 mm
(nominale).
Finitura in acciaio pre-verniciato bianco facilmente
lavabile e con trattamento antistatico per evitare l'attrazione di
polvere sul profilo.
Elemento in schiumato di PVC fissato per incollaggio
alle ali interiori del profilo portante e dei profili intermedi.
Tenuta all'aria e all'acqua.
Finitura perimetrale con profilo a C di tipo MUS
anch'esso equipaggiato di elemento in schiumato di PVC.
Montaggio di pannelli con cavalieri antisollevamento
LS202 e clip perimetrali DCC8.
Permeabilità all'aria, rapporto di prova del
Laboratorio CIBA, su richiesta.
Carichi
ammissibili ripartiti per Kg/mq
Fenomeni
di freccia ammissibili fino a 4 mm massimo (pari a 1/300e) secondo
normativa NF P 68 203-1 e NF P 203-2 (rif. DTU 58-1)
Profili
Distanza
tra le sospensioni (mm)
Portanti
Intermedi
Interasse
portanti in mm
1000
1200
1400
1600
DX35XH370WCE
DX35XH60WCE
600
26,0
22,0
18,0
10,0
DX35XH370WCE
DX35XH120WCE
1200
11,0
11,0
9,0
5,0
La
distanza tra le sospensioni di mm 1200 è la più frequente nelle
installazioni di sistemi di strutture per controsoffitti.
Descrizione
II sistema di sospensione per controsoffitti di tipo
DONN DX CE è particolarmente adatto per l'installazione di controsoffitti
in ambienti comunemente chiamati "controllati", ovvero tutti
quelle aree ed ambienti che richiedono una certa stabilità di purezza
dell'aria. I settori che richiedono particolari requisiti di purezza
dell'aria sono: l'elettronica, il farmaceutico, la cosmesi, la
biotecnologia, l'ospedaliere, l'agroalimentare, la meccanica di precisione
e la ricerca.
Questo sistema di sospensione è stato realizzato su un
profilo a vista DX35 pre-trattato con dello schiumato di PVC a cellule
ferme. Il profilo installato con il pannello Clean Boom (Classe 100 o ISO
5) garantisce una tenuta perfetta e previene la possibilità di scambio
d'aria tra il plenum ed i locali sottostanti.
Installazione
Sulla zona periferica del locale installate la
cornice perimetrale di tipo MUS25WCE, prevedendo anche una sigillatura
in silicone anche nel punto di congiunzione tra muro e profilo e nelle
zone d'angolo o più comunemente chiamata "a gomito".

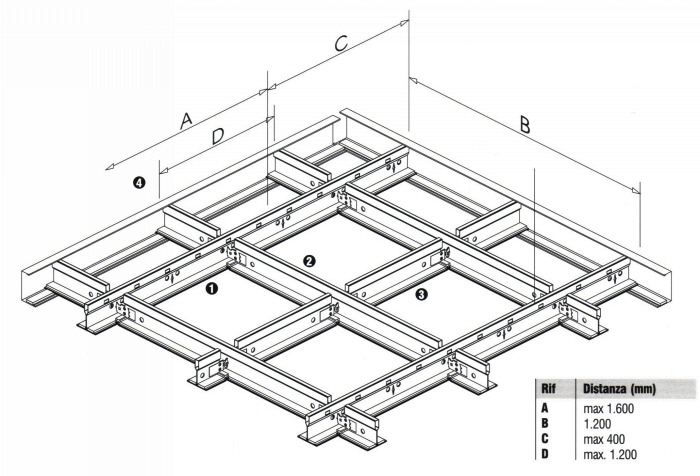

I portanti DX35XH370WCE sono disposti parallelamente
tra loro ad un'interasse di 1,20 mt.
Gli intermedi lunghi DX35XH120WCE sono disposti
perpendicolarmente ai portanti ad un'interasse di 0.60 mt per pannelli
con modulo 1200x600 mm. Diversamente per pannelli con modulo 600x600
mm, sarà sufficiente aggiungere un intermedio corto DX35XH60WCE
perpendicolarmente agli intermedi lunghi.
Prima che i pannelli vengano posizionati sulla
struttura di sostegno, si raccomanda di togliere la pellicola
protettiva della sezione in schiumato di PVC. Successivamente sarà
necessario installare anche dei cavalieri anti-sollevamento di tipo LS
202 e le clip da cornice DCC8 al fine di garantire una Mura perfetta
sulla zona periferica del controsoffitto.
Prove
di laboratorio
Presso il centro ricerca CIBA sono state condotte su
questo specifico prodotto delle prove di tenuta e permeabilità
all'aria.
Sotto l'effetto di una pressione positiva compresa
tra i 10 e i 50 Pa, i risultati ottenuti sono m3 (h.m.2) e m3 (h.m.).
Le prove sono state eseguite secondo quanto
prescritto dalle norme NF P 20-501 con metodo versione 2002 e NF EN
1206 sulla permeabilità.
Su richiesta è possibile la produzione in copia del
certificato CTBA n° 02/PC/PHY/144.
Profili/bordi
DX35CE/SQ
Intersezione
dell'intermedio sul portante
DX35WCE/LS202
Intersezione
degli elementi in schiumato perfettamente sullo stesso piano senza
disallineamenti o dislivelli.
Cavaliere
antisollevamento LS202.
Elemento
di tenuta
MUS25/DCC8
Tenuta
perfetta tra i pannelli e i profili per istallazioni in camere bianche.
Finitura
in opera di cornice a C MUS25 WCE e clip perimetrale DCC8.
