Quantitativi di profilo Dx35
Espace necessari per la realizzazione di 1 mq di soffitto
N°
Descrizione
Codice
prodotto
Interasse
tra i portanti (mm)
600
1200
1500
1990
1.500x1.000
600x600
1.200x600
1.500x900
1.500x1.000
1.990x1.000
1
Portante
DXE35ZG360
1,00 ml
0,84 ml
0,84 ml
0,67 ml
0,67 ml
0,50 ml
2
Intermedio
lungo
DX35XH...
0,67
ml
1,67
ml
1,67
ml
1,12 ml
1,00 ml
1,00 ml
Intermedio corto
DX35XH60
-
0,84 ml
-
-
-
-
3
Sospensioni (distanza
1,40 m)
PSS1
0,42 pz
0,35 pz
0,35 pz
0,28 pz
0,28 pz
0,40 pz
4
Cavalieri
antisollevam.
DCL1
501/1 502
2,67
pz
5,44
pz
2,78
pz
2,67
pz
2,67
pz
2,50
pz
*Quantitativi
e disponibilità secondo quanto prescritto dalla norma francese NF34-205-1.
**
Distanza a 1,40 mt a titolo prettamente esemplificativo.
DXE35/PSS1
DXE35/PSS3
Caratteristiche
del sistema
Donn DX35 Espace è un sistema a vista
a lunga portata con bandella da 35 mm (nominale).
La distanza tra le sospensioni fino a
2,70 mt consente in molti casi la soppressione dei profili primari
oltre ad una riduzione del numero delle sospensioni impiegate ai fini
dell'ottimizzazione dello spazio di plenum.
L'eccezionale rigidità della clip dei
portanti permette di posizionare il raccordo indifferentemente tra le
sospensioni.
DONN DX 35 Espace è perfettamente
compatibile con l'insieme degli intermedi DONN DX35.
DONN DX 35 Espace è concepito per la
posa di pannelli di grandi dimensioni e di elevato spessore.
DONN DX 35 Espace è disponibile nella
versione di colore bianco laccato, nero opaco o zincato.
Carichi
ammissibili ripartiti per Kg/mq
Fenomeni
di freccia ammissibili fino a 3mm

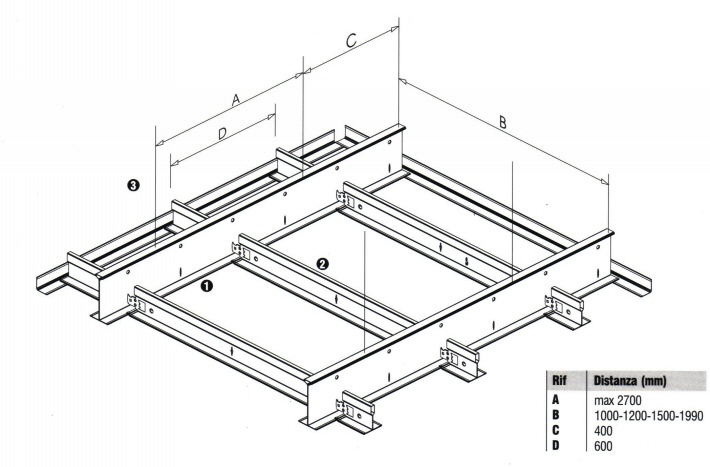

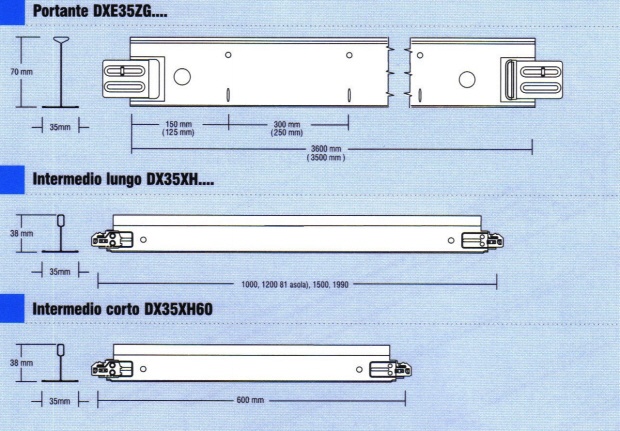

Profili
Distanza
tra le sospensioni (mm)
Portanti
Intermedi
Interasse
portanti in mm
1600
1800
2000
2200
2400
2600
2700
DXE35ZG350
DX35XH100
1000
15,5
1,0
12,0
9,5
8,0
6,0
5,0
In
caso di DX35XH120
1200
13,5
12,0
10,0
8,0
7,0
5,0
4,5
In
caso di DX35XH150
1500
10,5
9,5
8,0
6,0
5,5
4,0
-
DXE35ZG360
DX35XH199
1990
6,0
5,5
4,5
-
-
-
-
La
distanza tra le sospensioni di mm 2400 è la più frequente nelle
installazioni di sistemi di strutture per controsoffitti DX 35 Espace.
I
carichi riportati in kg/mq sono variabili in relazione all'interasse degli
intermedi che non può eccedere comunque
i 1200 mm.
Descrizione
Fornitura
e posa in opera di un sistema di sospensione USG a vista di tipo DONN DX35
Espace di colore super-bianco, nero o galvanizzato con modulo 1000x1500,
900x1500 o 2000x1000 mm.
Il
profilo DX35 Espace consente un posizionamento ed un allineamento
automatico degli intermedi nelle feritoie romboidali del portante,
garantendo quindi una geometria perfetta dei moduli anche in caso di
sollecitazioni in trazione o compressione.
In
caso di aggancio dell1 intermedio al portante anche ad una sola delle due
estremità, la particolare conformazione della clip e il sistema di
sicurezza d'aggancio dell'intermedio eviteranno il rischio di caduta dei
medesimi, conferendo quindi al sistema di controsoffitto stabilità e
sicurezza.
Il
sistema di sospensione DONN DX35 Espace è facilmente smontabile senza
l'utilizzo di utensili specifici: è sufficiente esercitare una breve
rotazione in senso antiorario del portante nel punto di intersezione con
l'intermedio. Una volta smontato l'intermedio, quest' ultimo sarà
nuovamente riutilizzabile.
La
finitura perimetrale potrà essere realizzata con la cornice di tipologia
ad T MIE3030 di colore super-bianco o nero opaco oppure la tecnologia
M3030 in galvanizzato.
Il
sistema DONN DX 35 Espace è conforme alle norme francesi NF P 68 203 rii
DTU58.1
Profili/bordi
DXE24/SQ
Intersezione dell'intermedio sul
portante
DXE35/PSS2
Sormonto dell'intermedio in appoggio sul
portante.
Sospensione PSS2 particolarmente adatta per
le zone perimetrali; si consiglia l'impiego in caso di struttura
autoportante o in presenza di carichi di una certa rilevanza in appoggio
alla cornice perimetrale.

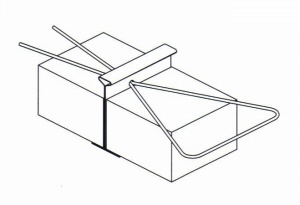

DXE35/EP25
Fermaglio EP25 per pannelli di spessore
maggiorato da 50 mm.
