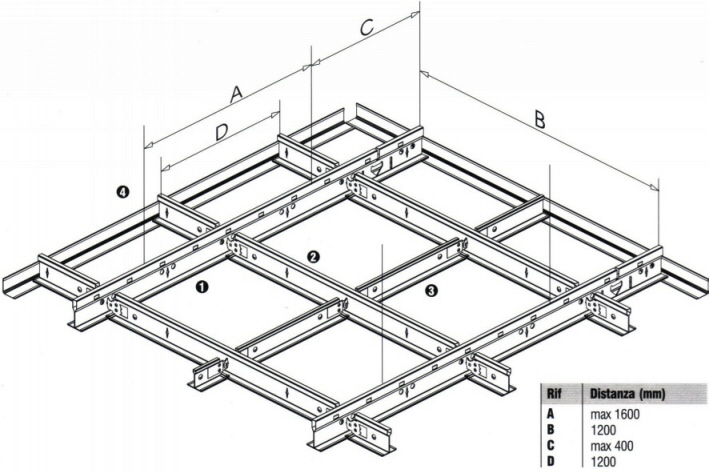

Quantitativi di profilo
DX24 necessari per la realizzazione di 1 mq di soffitto
N°
Descrizione
Codice
prodotto
Interasse
tra i portanti (mm)
600
1.200
Modulo (mm)
600x600
1.200x600
600x600
1.200x600
1
Portante
DX24XH370
1,67 ml
1,67 ml
0,84 ml
0,84 ml
2
Intermedio
lungo
DX24XM120
-
-
1,67
ml
1,67
ml
3
Intermedio corto
DX24TS60
1,67 ml
0,84 ml
0,84 ml
-
4
Sospensioni
-
1,39
pz
1,39
pz
0,70
pz
0,70
pz
DX24/PS11
DX24/PS20
DX24/PS11C
DX24/SAH10-PLUS
Caratteristiche
del sistema
II
sistema DONN DX24 è un profilo a vista con
bandella da 24 mm (nominale).
II

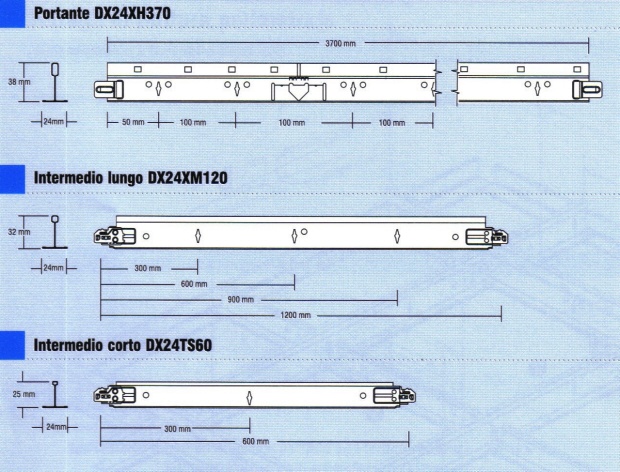

sistema si compone di profilo portante, di intermedio lungo ed
intermedio corto. Esso consente di realizzare una "maglia"
modulare all'interno della quale vengono posati i pannelli del
controsoffitto sospeso.
II
profilo portante viene dotato di "giunti di dilazione" lungo
la costala ai fini della prevenzione incendi, di punti di aggancio per
le sospensioni con passo 100 mm e di particolare linguetta di raccordo
alle proprie estremità, per effettuarne un'installazione più
semplice ma soprattutto più rapida.
I
profili intermedi, siano essi intermedi corti o lunghi, sono
equipaggiati alle proprie estremità di una particolare clip di
aggancio che ne consente un'installazione rapida ma allo stesso tempo
precisa, inoltre hanno un sormonto alle proprie estremità che
conferisce al controsoffitto un effetto pulito e privo di spigoli
vivi.
Compatibile
con pannelli a bordo squadrato e ribassato da 24 mm, oltre che con
pannelli metallici, in gesso, in lane minerali di tipologia
"soft" ecc.
DONN
DX24 è inoltre disponibile in una vasta gamma colori.
Per
cantieri con esigenze particolari, è inoltre disponibile un profilo
privo di sormonto alle due estremità; esso è detto
"butt-cut".
Carichi
ammissibili ripartiti per Kg/mq
Fenomeni
di freccia ammissibili fino a 4 mm massimo (pari a 1/300e) secondo
normativa NF P 68 203-1 e NF P 203-2 (rif. DTU 58-1)
Profili
Distanza
tra le sospensioni (mm)
Portanti
Intermedi
Interasse
portanti in mm
1000
1200
1400
1600
DX24XH370
DX24TS60
600
26,0
22,0
18,0
10,0
DX24XH370
DX24TM120
1200
8,0
8,0
6,0
4,0
DX24XH370
DX24XM120
1200
11,0
11,0
9,0
5,0
DX24XH370
DX24XH120
1200
15,0
15,0
10,0
6,0
DX24XH370
DX24TS60
600
18,0
16,0
12,0
-
DX24XH370
DX24TM120
1200
8,0
8,0
6,0
-
DX24XH370
DX24XM120
1200
9,0
8,0
6,0
-
La distanza tra
le sospensioni di mm 1.200 è la più frequente nelle installazioni
di sistemi di strutture per controsoffitti.
Descrizione
II
sistema di sospensione del controsoffitto sarà USG DONN DX24 - 24 mm di
larghezza - per modulo da 600x600 / 600x1200 mm, con le parti in vista in
colore USG DONN bianco o colorate.
Il
sistema DONN DX consente un posizionamento ed un allineamento automatico
degli intermedi nelle feritoie romboidali del portante, garantendo quindi
una geometria perfetta dei moduli anche in caso di sollecitazioni in
trazione o compressione.
Il
particolare "sormonto" dell'intermedio sul portante evita
dissimmetrie nel tempo.
In
caso di aggancio dell' intermedio al portante, anche ad una sola delle due
estremità, la particolare conformazione della clip e il sistema di
sicurezza d'aggancio eviteranno il rischio di caduta dei medesimi,
conferendo quindi al sistema di controsoffitto stabilità e sicurezza.
Il
sistema di sospensione DONN DX è facilmente smontabile senza l'utilizzo
di utensili specifici: è sufficiente esercitare una breve rotazione in
senso antiorario del portante nel punto di intersezione con l'intermedio.
Una volta smontato l'intermedio, quest'ultimo sarà nuovamente
riutilizzabile.
La
finitura perimetrale potrà essere realizzata con una cornice di tipologia
ad "L" MIE o in alternativa di tipologia a "C".
Il
sistema DONN DX24 è conforme alle norme francesi NF P 68 203 rif. DTU58.1
Profili/bordi
DX24/SQ
DX24/SLT
DX24/SLB
DX24/SL
(Metallico)
Sormonto dell'intermedio sul portante
Resistenza al fuoco
Intersezione
dell'intermedio sul portante.
Le
costale dei portanti DX vengono dotate di speciali giunti che si dilatano
in caso di incendio (vedi figura).
Essi
garantiscono l'integrità strutturale del controsoffitto poiché hanno la
capacità di assorbire le variazioni dimensionali che si verificano con
l'aumento della temperatura.
DX24/Cavaliere
anti-sollevamento LS202
DX24/Cavaliere
anti-sollevamento 20248 o Retention Clip
Cavaliere
anti-sollevamento LS202, tipicamente impiegato nelle prove di resistenza
al fuoco.
Cavaliere
anti-sollevamento 20248 utilizzato per controsoffitti installati in
palestre ove sia richiesta resistenza agli urti.
