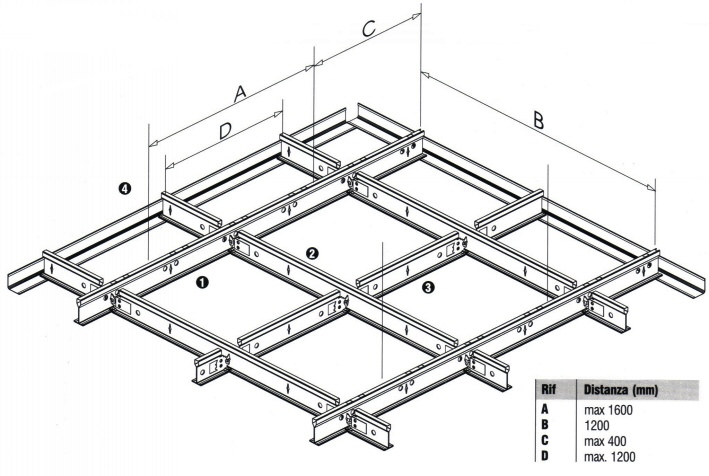

Quantitativi di profilo
DX15 necessari per la realizzazione di 1 mq di soffitto
N°
Descrizione
Codice
prodotto
Interasse
tra i portanti (mm)
600
1.200
Modulo (mm)
600x600
1.200x600
600x600
1.200x600

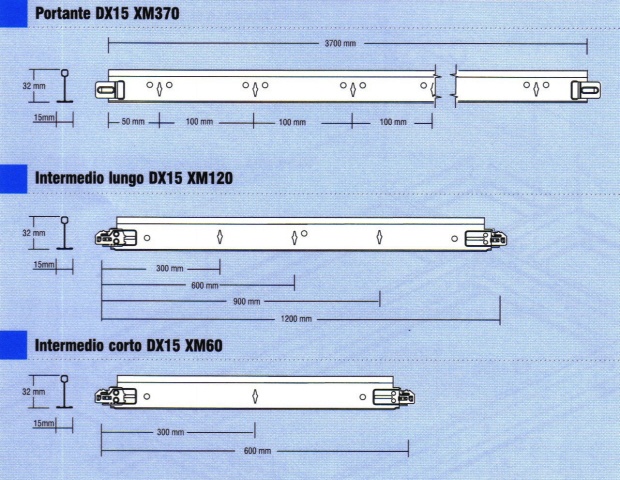

1
Portante
DX15XM370* DX15XH370**
1,67 ml
1,67 ml
0,84 ml
0,84 ml
2
Intermedio
lungo
DX24XM120
-
-
1,67
ml
1,67
ml
3
Intermedio corto
DX15XM60
1,67 ml
0,84 ml
0,84 ml
-
4
Sospensioni
-
1,39
pz
1,39
pz
0,70
pz
0,70
pz
*altezza 32 mm
**altezza 38 mm - con dilatazione
DX15/PS15

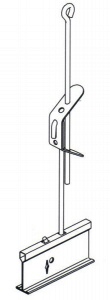

DX15/SAH150
Caratteristiche
del sistema
II
sistema DONN DX15 è un profilo a vista con
bandella da 15 mm (nominale).
I
sistemi disponibili sono di 2 tipologie: portanti
ed intermedi ad altezza 32 mm, portanti ad altezza 38 mm dotati di
giunti di dilatazione, gli intermedi in entrambe i casi avranno
altezza 32 mm.
I
portanti e gli intermedi vengono dotati di sistema di aggancio DX, che
ne garantisce la rapidità e la facilità d'installazione.
L'impiego
di sospensioni PS15 e SAH150 contribuisce alla corretta posa dei
pannelli, evitando danneggiamenti dei medesimi.
DONN
DX15 è disponibile in una vasta gamma
di colori.
E'
compatibile con pannelli a bordo squadrato e micro-ribassato, oltre
che con pannelli metallici, in gesso, in lane minerali di tipologia
"soft" ecc.
Carichi
ammissibili ripartiti per Kg/mq
Fenomeni
di freccia ammissibili fino a 4 mm massimo (pari a 1/300e) secondo
normativa NF P 68 203-1 e NF P 203-2 (rif. DTU 58-1)
Profili
Distanza
tra le sospensioni (mm)
Portanti
Intermedi
Interasse
portanti in mm
1000
1200
1400
1600
DX15XH370
DX15XM60
600
24,0
20,0
14,0
8,0
DX15XH370
DX15XM120
1200
12,0
10,0
7,0
4,0
DX15XM370
DX15XM60
600
20,0
20,0
12,0
-
DX15XM370
DX15XM120
1200
10,0
10,0
6,0
-
La distanza tra
le sospensioni di mm 1.200 è la più frequente nelle installazioni
di sistemi di strutture per controsoffitti.
Descrizione
II
sistema di sospensione del controsoffitto sarà USG DONN DX15 -15 mm di
larghezza - per modulo da 600x600 / 600x1200 mm, con le parti in vista in
colore USG DONN bianco o colorate.
Il
sistema DONN DX consente un posizionamento ed un allineamento automatico
degli intermedi nelle feritoie romboidali del portante, garantendo quindi
una geometria perfetta dei moduli anche in caso di sollecitazioni in
trazione o compressione.
Il
particolare "sormonto" dell'intermedio sul portante evita
dissimmetrie nel tempo.
In
caso di aggancio dell' intermedio al portante anche ad una sola delle due
estremità, la particolare conformazione della clip e il sistema di
sicurezza dell'aggancio eviteranno il rischio di caduta dei medesimi,
conferendo quindi al sistema di controsoffitto stabilità e sicurezza.
Il
sistema di sospensione DONN DX è facilmente smontabile senza l'utilizzo
di utensili specifici: è sufficiente esercitare una breve rotazione in
senso antiorario del portante nel punto di intersezione con l'intermedio.
Una volta smontato l'intermedio, quest'ultimo sarà nuovamente
riutilizzabile.
La
finitura perimetrale potrà essere realizzata con una cornice di tipologia
ad "L" MIE o in alternativa di tipologia a "C".
Il
sistema DONN DX15 è conforme alle norme francesi NF P 68 203 rif. DTU58.1
Profili/bordi
DX15/SQ
DX15/FL
DX15/FLB
DX15/FL
(Metallico)
Sormonto dell'intermedio sul portante
ad altezza 38 mm
Intersezione dell'intermedio sul
portante ad altezza 32 mm
DX24/AH1
Le
costale dei portanti DX vengono dotate di speciali giunti che si dilatano in
caso di incendio (vedi figura). Essi
garantiscono l'integrità strutturale del controsoffitto poiché hanno la
capacità di assorbire le variazioni dimensionali
che si verificano con l'aumento della temperatura.
Codice di riferimento DX15XH370.
