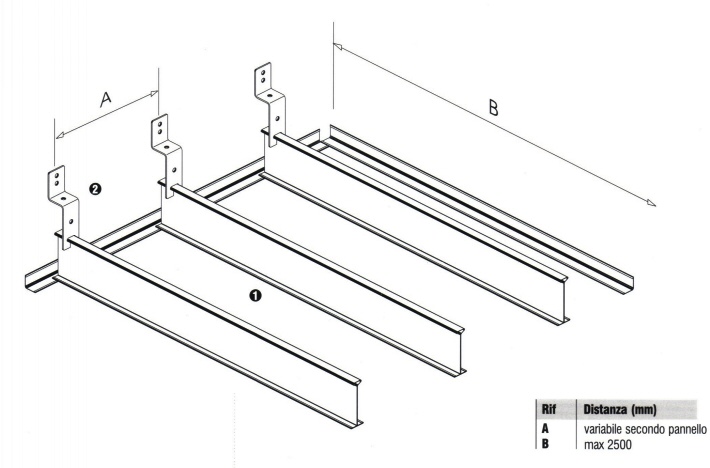

Quantitativi di profilo
DONN DC Espace necessari per la realizzazione di 1 mq di soffitto
N°
Descrizione
Codice
prodotto
Interasse
tra i portanti (mm)
300
600
1200
Modulo (mm)
300x1800
600x1800
300x2400
1

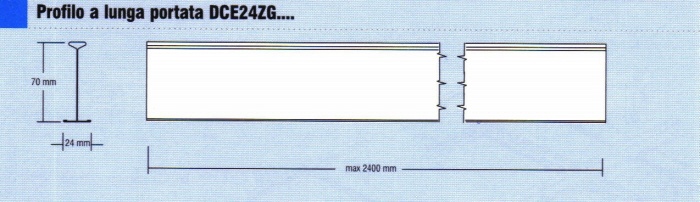

Portante
DCE24ZG...W*
3,34
ml
1,67
ml
3,34
ml
2
Sospensioni
PSS2
3,7
pz
1,85
pz
2,8
pz
*lunghezza su richiesta
DCE/PSS2
Caratteristiche
del sistema
Consente
che la modulazione del controsoffitto
e le tramature interne dell'edificio possano corrispondere.
Specifico
per l'installazione di pannelli ad orditura nascosta sia essa ispezionabile
o non.
2,40
mt quale distanza massima tra punti di appoggio.
Riduce
al minimo i tempi e gli accessori di posa,
facilitando il passaggio nella zona plenum degli impianti tecnici.
Accessibilità
massima e completa alla zona di plenum per la manutenzione degli
impianti tecnici.
Accessori
specifici per la distribuzione dei carichi, evitano che si verifichino
episodi di cedimenti
o di fuori asse nelle zone perimetrali.
Dimensioni
e lunghezza su richiesta, taglio dritto senza elementi di aggancio
alle estremità né asole lungo la costala del profilo.
Altri
profili per pannelli dogati
Carichi
ammissibili ripartiti per Kg/mq
Fenomeni
di freccia ammissibili fino a 4 mm massimo (pari a 1/300e) secondo
normativa NF P 68 203-1 e NF P 203-2 (rif. DTU 58-1)
Sistema
di sospensione di tipo "a vista"
Distanza
tra le sospensioni (mm)
1200
1400
1600
1800
2000
2200
2400
DX15XM
12,0
7,5
5,0
-
-
-
-
DX15XH
14,0
9,0
6,0
4,0
-
-
-
DX24XH
16,0
12,0
8,0
5,5
-
-
-
DX35XH
20,0
15,0
10,0
8,0
4,0
-
-
DXE24ZG
º
º
16,0
13,5
10,0
7,5
5,5
DXE35ZG
º
º
18,0
16,0
12,0
9,5
7,0
Carichi
ammissibili ripartiti per Kg/mq
Fenomeni
di freccia ammissibili fino a 4 mm massimo (pari a 1/300e) secondo
normativa NF P 68 203-1 e NF P 203-2 (rif. DTU 58-1)
Profili
distanziatori per sistema di tipo "nascosto"
Distanza
tra le sospensioni (mm)
1200
1400
1600
1800
2000
2200
2400
DE246
16,0
10,5
7,5
5,5
-
-
-
MDX24XH
10,0
8,0
6,0
4,5
-
-
-
DXE24ZG
º
º
16,0
13,5
10,0
7,5
5,5
DCZ12
3,0
-
-
-
-
-
-
DCZ40
5,5
4,5
3,5
3,0
-
-
-
DCS57
8,0
6,5
5,0
4,0
3,0
-
-
DCZ70
10,0
8,0
6,5
5,0
3,5
2,5
-
DCU22
12,0
8,0
5,5
-
-
-
-
DCU24
16,0
10,5
7,5
5,5
-
-
-
Per
ottenere i carichi ammissibili ripartiti per kg/mq, è sufficiente
dividere i valori indicati in tabella per la dimensione (interasse)
dei profili distanziatori.
Esempio:
per un DCS57 disposto con interasse di 0,30 m e per una distanza delle
sospensioni o punti d'appoggio di 2,0 m = 4/0,30 = 13,3 kg/mq
-
Impiego non consentito
º
occorrerebbero studi specifici e prove empiriche sui valori di carico.
Profili/bordi
DCE24/SQ
DCE24/BESK
DCE24/SHLP
DCE24/PSS2
Orditura nascosta ispezionabile
Sospensione
PSS2 particolarmente adatta per le zone perimetrali; si consiglia l'impiego
in caso di struttura autoportante o
in presenza di carichi di una certa rilevanza in appoggio alla cornice
perimetrale.
