Sistema
a vista da 24 mm con trattamento superficiale per ambienti ad elevata
igrometria o ad alta concentrazione di sostanze corrosive
Quantitativi di profilo
DX24KB necessari per la realizzazione di 1 mq di soffitto
N°
Descrizione
Codice
prodotto
Interasse
tra i portanti (mm)
600
1.200
Modulo (mm)
600x600
1.200x600
600x600
1.200x600

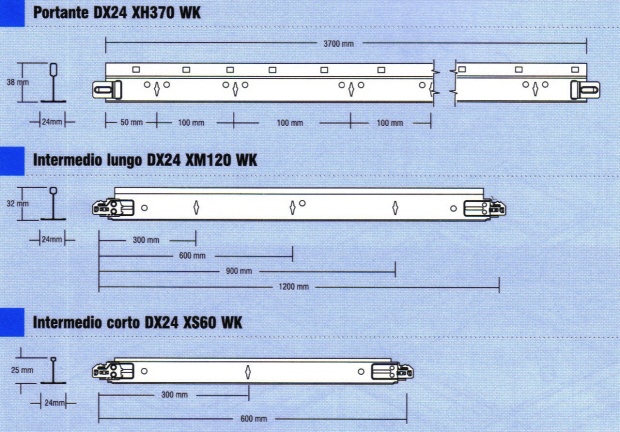

1
Portante
DX24XH370WK
1,67 ml
1,67 ml
0,84 ml
0,84 ml
2
Intermedio
lungo
DX24XM120WK
-
-
1,67
ml
1,67
ml
3
Intermedio corto
DX24TS60WK
1,67 ml
0,84 ml
0,84 ml
-
4
Sospensioni
PS11K
1,39
pz
1,39
pz
0,70
pz
0,70
pz
DXB/PS11K
DXB/MI2024WK
Caratteristiche
del sistema
II
sistema DONN DX24KB è un profilo a vista con
bandella da 24 mm (nominale) che, prima
di essere sottoposto a profilatura, viene
rivestito di materiale termoindurente a base
di resina in poliestere (60 micron minimo). Questa
speciale protezione ne consente l'impiego in ambienti ad umidità
relativa elevata
o con alta concentrazione di sostanze acide
e corrosive, o diversamente in ambienti ad
elevata richiesta di igienicità quali: sale bianche,
ospedali, laboratori, cucine collettive,
industria agroalimentare, lavanderie, ecc.
II
sistema di sospensione è stato sottoposto a prova di "resistenza
alla corrosione" e il risultato
conseguente è stato che la bandella | ha resistito fino a 500 ore a
aggressioni chimiche, senza manifestare o evidenziare
segni di corrosione.
Nella
gamma è inoltre disponibile una vasto assortimento di accessori anche
essi trattati alla "corrosione" e necessari per la sospensione
del sistema DONN DX24 KB.
Carichi
ammissibili ripartiti per Kg/mq
Fenomeni
di freccia ammissibili fino a 4 mm massimo (pari a 1/300e) secondo
normativa NF P 68 203-1 e NF P 203-2 (rif. DTU 58-1)

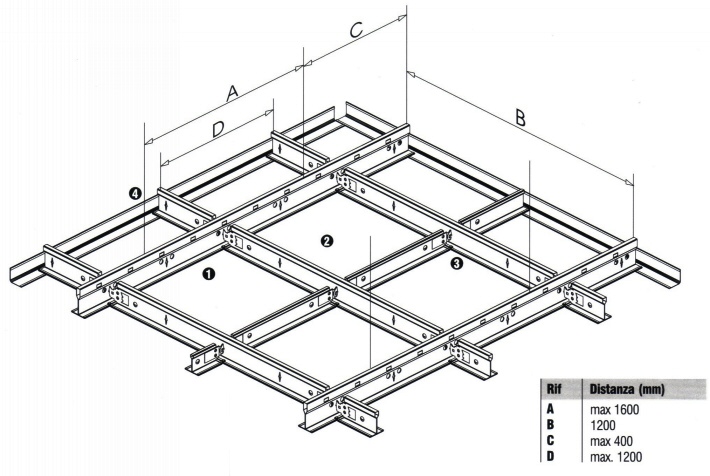

Profili
Distanza
tra le sospensioni (mm)
Portanti
Intermedi
Interasse
portanti in mm
1000
1200
1400
1600
DX24XH370WK
DX24TS60WK
600
26,0
22,0
18,0
10,0
DX24XH370WK
DX24XM120WK
1200
11,0
11,0
9,0
5,0
La
distanza tra le sospensioni di mm 1200 è la più frequente nelle
installazioni di sistemi di strutture per controsoffitti. Esiste comunque
la versione DX24 Espace KB arti-corrosione, si consiglia di consultare la
tabella dei carichi (DONN
DX24 Espace).
Descrizione
Fornitura
e posa in opera di un sistema di sospensione USG a vista per ambienti ad
alti tassi di umidità di tipo DONN DX24KB di colore super-bianco, con
modulo 600x600 o 1200x600 mm.
Il
profilo DX24KB, prima di essere sottoposto a profilatura, viene rivestito
con polvere di materiale termoindurente che garantisce una resistenza di
500 ore ad aggressione di natura salina, come da prove di laboratorio
condotte secondo la normativa AFNOR NX 41002. Il sistema DONN DX24KB
consente un posizionamento ed un allineamento automatico degli intermedi
nelle feritoie romboidali del portante, garantendo quindi una geometria
perfetta dei moduli anche in caso di sollecitazioni in trazione o
compressione.
In
caso di aggancio dell' intermedio al portante anche ad una sola delle due
estremità, la particolare conformazione della clip e il sistema di
sicurezza d'aggancio dell'intermedio eviteranno il rischio di caduta del
medesimo, conferendo quindi al sistema dì controsoffitto stabilità e
sicurezza.
Il
sistema di sospensione DONN DX24KB è facilmente smontabile senza
l'utilizzo di utensili specifici: è sufficiente esercitare una breve
rotazione in senso antiorario del portante nel punto di intersezione con
l'intermedio. Una volta smontato l'intermedio, quest'ultimo sarà
nuovamente riutilizzabile.
La
finitura perimetrale potrà essere realizzata con una cornice di tipologia
ad "L" MI2024WK, anch'essa con trattamento specifico, e di
colore super bianco. Tuffi gli elementi che comporranno il sistema di
sospensione del controsoffitto dovranno essere trattati per resistere ad
elevati tassi di umidità.
Il
sistema DONN DX 24KB è conforme alle norme francesi NF P 68 203 rif.
DTU58.1
Tenuta
chimica
Prove
realizzate utilizzando un batuffolo di cotone imbevuto
in appoggio ai vetrino di prova fino a 48 ore.
