Sistema
a vista DX 35
per applicazioni industriali
Quantitativi di profilo
DX35 necessari per la realizzazione di 1 mq di soffitto
N°
Descrizione
Codice
prodotto
Interasse
tra i portanti (mm)
1.000
1.200
1.500
1.990
Modulo (mm)
1.500x1.000
600x600
1.200x600
1.500x900
1.500x1.000
1.990x1000

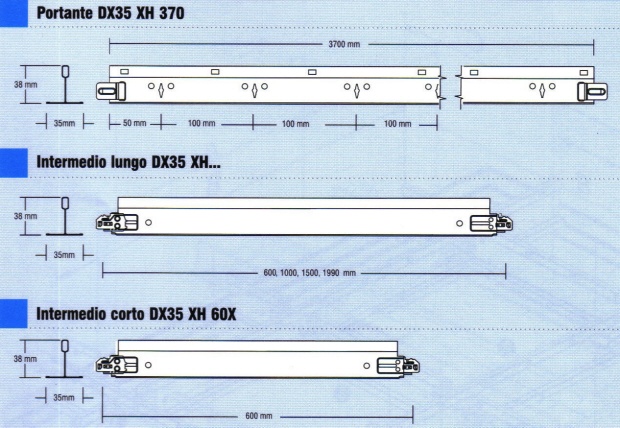

1
Portante
DX35XH370
1,00 ml
0,84 ml
0,84 ml
0,67 ml
0,67 ml
0,50 ml
2
Intermedio
lungo
DX35XH...
0,67
ml
1,67
ml
1,67
ml
1,12 ml
1,00 ml
1,00 ml
Intermedio corto
DX35XH60
0,84
ml
-
-
-
-
-
3
Sospensioni (distanza
1,40 m)
-
0,72 pz
0,60 pz
0,60 pz
0,48 pz
0,48 pz
0,36 pz
4
Cavalieri
antisollev. *
DCL1501/1502
2,67
pz
5,44
pz
2,78
pz
2,96
pz
2,67
pz
2,50
pz
* Quantitativi e disposizione dei
medesimi sono in ottemperanza a quanto prescritto dalla normativa francese
NF P 34-205-1.
DX35/PS11
DX35/PS20
DX35/SAH10-PLUS
DX35/PS11C

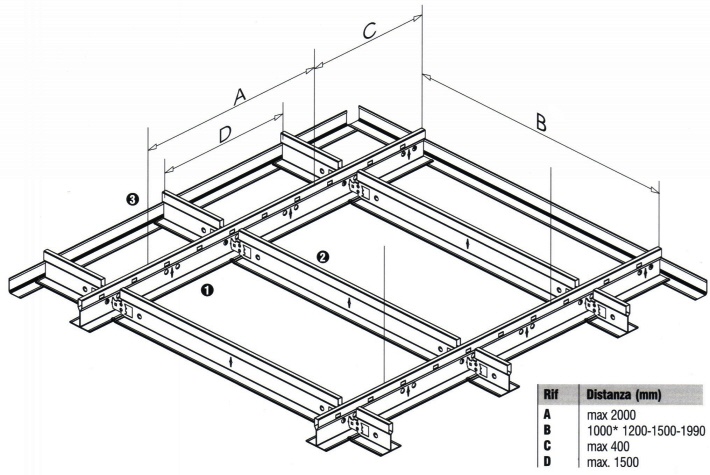

Caratteristiche
del sistema
Profilo a
vista con bandella larga da 35 mm (nominale).
Questo
sistema è composta da profili portanti con luci ogni 100 mm e da
profili intermedi a lunghezza variabile; esso consente la
realizzazione di strutture di sospensione
modulari specifiche per l'installazione
di pannelli a modulo speciale o ad elevato spessore tipicamente
impiegati nei settori industriali.
Gli
intermedi, anch'essi equipaggiati della clip DONN DX, consentono
un'installazione rapida e precisa, inoltre le estremità del profilo lavorate
con sormonto a "step" garantiscono finiture
perfette.
DONN
DX 35 è disponibile anche in versione butt-cut.
I
colori disponibili sono bianco, nero e galvanizzato.
Secondo
la normativa NF P 34-205-1 rif. DTU 40.35 capitolo 6.5.2.
"Installazione del materiale d'isolamento termico", in estradosso
al pannello è consigliata l'installazione di cavalieri antisollevamento.
Questi cavalieri sono distanziati tra loro fino ad una distanza
massima di mt. 1,00, che comprende anche un punto di fissaggio negli
angoli. DONN DX 35 e i gli accessori ad esso
connessi, rispondo perfettamente a questi requisiti di specifica.
Carichi
ammissibili ripartiti per Kg/mq
Fenomeni
di freccia ammissibili fino a 4 mm massimo (pari a 1/300e) secondo
normativa NF P 68 203-1 e NF P 203-2 (rif. DTU 58-1)
Profili
Distanza
tra le sospensioni (mm)
Portanti
Intermedi
Interasse
portanti in mm
1000
1200
1400
1600
2000
DX35XH370
DX35XH100
1000
24,0
20,0
15,0
11,0
8,0
DX35XH370
DX35XH120
1200
16,0
16,0
12,0
5,0
6,0
DX35XH370
DX35XH150
1500
10,0
10,0
8,0
5,0
-
DX35XH370
DX35XH199
1900
4,0
4,0
4,0
-
-
I
carichi kg/m2 indicati possono variare unicamente in dipendenza
dell'interasse degli intermedi che non può eccedere i mm 1500.
Carichi
ammissibili ripartiti per Kg/mq
Fenomeni
di freccia ammissibili fino a 4 mm massimo (pari a 1/300e) secondo normativa NF P 68 203-1 e NF P 203-2 (rif.
DTU 58-1)
Profili
Distanza
di appoggio in mm
Carichi
kg/ml
DX35XH131
1310
15
DX35XH137
1370
13
DX35XH150
1500
10
DX35XH199
1990
4
Per
ottenere il carico ammissibile in kg/mq. è sufficiente dividere i valori
per la dimensione di interasse tra i pannelli. Esempio:
10 kg/ml/1,00 = 10 kg/mq.
Descrizione
II sistema
di sospensione del controsoffitto sarà USG DONN
DX35 - 35 mm di larghezza - per moduli da 1000x1500,
900x1500 o 2000x1000 mm, con le parti in
vista in colore USG DONN super bianco, nero o galvanizzato.
In
caso di aggancio dell1 intermedio al portante anche ad una sola
delle due estremità, la particolare conformazione
della clip e il sistema di sicurezza d'aggancio eviteranno il rischio di
caduta dei medesimi, conferendo quindi al sistema di controsoffitto
stabilità e sicurezza.
Il
sistema di sospensione DONN DX è facilmente smontabile
senza l'utilizzo di
utensili specifici: è sufficiente
esercitare una breve rotazione in senso antiorario del portante nel punto
di intersezione con l'intermedio. Una volta
smontato l'intermedio, quest'ultimo sarà nuovamente riutilizzabile.
La
finitura perimetrale potrà essere realizzata con una cornice
di tipologia ad T MI3030 in colore DONN super bianco, nero opaco o
galvanizzato.
Il
sistema DONN DX35 è conforme alle norme francesi NF P 68 203 rif. DTU58.1
Profili/bordi
DX35/SQ
Intersezione
dell'intermedio sul portante
DX35/GFV
Sormonto dell'intermedio sul portante.
Agganci
GFV 50-80 e 100 per fissaggi murali e doppiaggio
verticale. Le
dimensioni 50,80 e
100 comprendono l'altezza
del profilo DX35.
DX35/DCLA501/1502/EP25
Possa
tra punti di appoggio
DCL1501
(sollevamento 5 Kg)
DCL1502
(sollevamento 30 Kg)
Cavaliere
antisollevamento e giunta EP25 per pannelli
