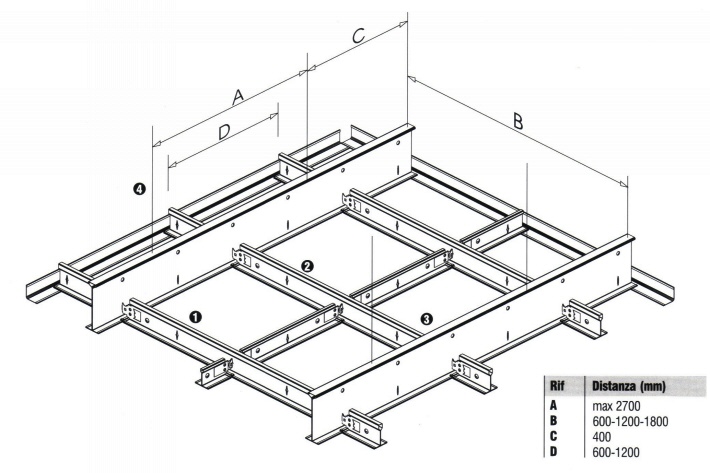

Quantitativi di profilo
DONN DX24 Espace necessari per la realizzazione di 1 mq di soffitto
N°
Descrizione
Codice
prodotto
Interasse
tra i portanti (mm)
600
1200
1800
Modulo (mm)
600x600
600x600
1.200x600
600x600

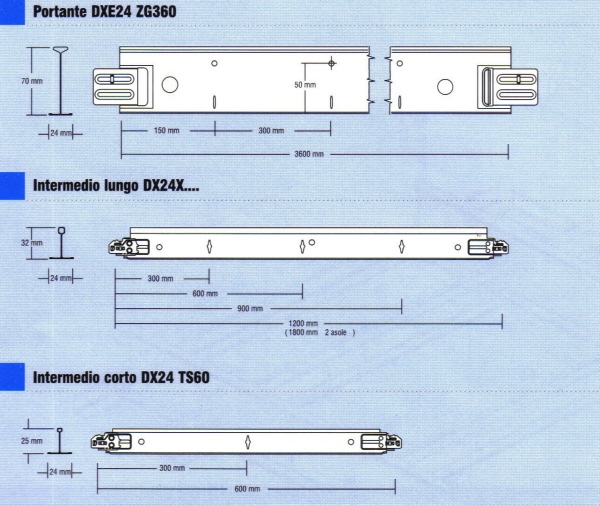

1
Portante
DXE24ZG360
1,67
ml
0,84
ml
0,84
ml
0,56
ml
2
Intermedio
super lungo*
DX24XH180*
-
-
-
1,67
ml
DX24XH120*
-
1,67
ml
1,67
ml
-
Intermedio
lungo**
DX24XM120**
-
1,67
ml
1,67
ml
-
3
Intermedio
corto
DX24TS60
1,67
ml
0,84
ml
-
1,67
ml
4
Sospensioni
-
0,70
pz
0,35
pz
0,35
pz
0,37
pz
(*)
altezza 38 mm
(**)
altezza 32 mm
DXE24/PSS1
DXE24/PSS3
Caratteristiche
del sistema
Donn
DX24 Espace è un sistema a vista a lunga portata con bandella da 24
mm (nominale).
La
distanza tra le sospensioni, fino a 2,70 mt, consente
in molti casi la soppressione dei profili primari oltre ad una
riduzione del numero delle sospensioni impiegate ai fini
dell'ottimizzazione dello spazio di plenum.
L'eccezionale
rigidità e robustezza della clip dei portanti permette di posizionare
il raccordo indifferentemente tra le sospensioni.
DONN
DX 24 Espace è interamente compatibile con l'insieme degli intermedi
DONN DX24.
DONN
DX 24 Espace è concepito per la posa di qualsiasi pannello a bordo
dritto o ribassato, sia esso in lana minerale o in metallo o nella
versione soft o in gesso.
DONN
DX 24 Espace e il suo elemento di sospensione PSS1 sono disponibili
anche nella versione resistente ad ambienti umidi ed aggressivi, poiché
essi ricevono un trattamento di rivestimento termoindurente a base di
resina acrilica. Le condizioni d'impiego e i dati di tenuta chimica,
tra questi i risultati della prova di resistenza ad aggressione
salina, sono identici a quelli indicati per il profilo DX24KB.
DONN
DX Espace è disponibile nei colori bianco e nero opaco, ed è
realizzabile con trattamento anticorrosione KB.
Carichi
ammissibili ripartiti per Kg/mq
Fenomeni
di freccia ammissibili fino a 3mm massimo secondo normativa NF P 203-2
(rif. DTU 58-1)
Profili
Distanza
tra le sospensioni (mm)
Portanti
Intermedi
Interasse
portanti in mm
1600
1800
2000
2200
2400
2500
2600
2700
DXE24ZG360
DX24TS60
600
20,0
20,0
16,0
13,0
11,0
9,0
8,0
7,0
DXE24ZG360
DX24XH120
1200
11,0
10,0
8,0
6,5
5,5
4,5
4,0
-
DXE24ZG360
DX24XM120
1200
11,0
10,0
8,0
6,5
5,5
4,5
4,0
-
DXE24ZG360
DX24TM120
1200
8,0
8,0
8,0
6,5
5,5
4,5
4,0
-
DXE24ZG360
DX24XH180*
1800
6,0
6,0
5,0
4,0
-
-
-
-
La
distanza tra le sospensioni di mm 2400 è la più frequente nelle
installazioni di sistemi di strutture per controsoffitti DX24 Espace.
*L'interasse
massimo autorizzato tra gli intermedi è di 1200 mm. Importante:
l'intermedio DX24XH180 viene esclusivamente utilizzato con il portante
DX24 Espace codice DXE24ZG360. Nota: l'intermedio DX24XH180 comprende 2
luci distanziate tra loro di 600 mm oltre ad una luce centrale, pertanto
esso viene impiegato con pannelli di modulo 600x600 o 900x600 mm.
Descrizione
Fornitura e
posa in opera di un sistema di sospensione USG
a vista di tipo DONNI DX24 Espace di colore super-bianco,
nero opaco o con trattamento anticorrosione
con modulo 600x600 o 1200x600 mm.
Il sormonto
dell'intermedio in appoggio sul portante garantisce la stabilità nel
tempo. Le caratteristiche meccaniche del profilo consentono una distanza
tra le sospensioni fino a 2,70 mt.
Il profilo
DX24 Espace consente un posizionamento ed un allineamento automatico degli
intermedi nelle feritoie romboidali del portante, garantendo quindi una
geometria perfetta dei moduli anche in caso di sollecitazioni in trazione
o compressione.
In caso di
aggancio dell' intermedio al portante anche ad una sola delle due estremità,
la particolare conformazione della clip e il sistema di sicurezza
d'aggancio dell'intermedio eviteranno il rischio di caduta dei medesimi,
conferendo quindi al sistema di controsoffitto stabilità e sicurezza.
Il sistema di
sospensione DONN DX24 Espace è facilmente smontabile senza l'utilizzo di
utensili specifici: è sufficiente esercitare una breve rotazione in senso
antiorario del portante nel punto di intersezione con l'intermedio. Una
volta smontato l'intermedio, quest'ultimo sarà nuovamente riutilizzabile.
La finitura
perimetrale potrà essere realizzata con una cornice di tipologia ad
"L" MIE o a doppia "L" MS di colore super-bianco.
Il sistema
DONN DX 24 Espace è conforme alle norme francesi NF P 68 203 rif. DTU58.1
Profili/bordi
DXE24/SLB
DXE24/SQ
Intersezione
dell'intermedio sul portante
DXE24/PSS2
Sormonto
dell'intermedio in appoggio sul portante.
Sospensione
PSS2 particolarmente adatta per le zone perimetrali; si consiglia
l'impiego in caso di struttura autoportante o in presenza di carichi di
una certa rilevanza in appoggio alla cornice perimetrale.
