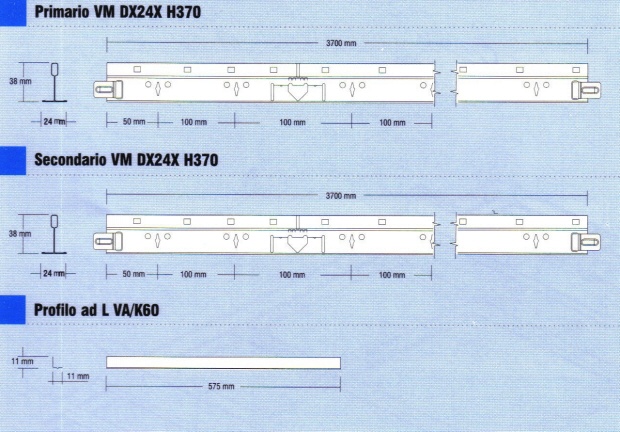

Quantitativi di profilo
VM-DX per la realizzazione di 1 mq di soffitto
N°
Descrizione
Codice
prodotto
Modulo (mm)
600x600
1
Profilo primario
VMDX24XH370
0,84 ml
2
Profilo
secondario
VMDX24XH370
1,67 ml
3
Elemento di raccordo
PS2
1,40 pz
4
Profilo a L
VA/K60
3,34
ml
5
Sospensioni
0,70 pz
DX24/PS11
DX24/PS20
DX24/SAH10
Plus
Caratteristiche
del sistema
Sistema
di controsoffitto ad orditura nascosta
DONN VM DX.
Sistema
primario e secondario realizzati con DONN
DX24.
PS-2
sospensione di raccordo tra sistema primario
e secondario.
VA/K60,
profilo ad L per pannelli con modulo 600x600 mm ispezionabili.
Carichi
ammissibili ripartiti per Kg/mq
Fenomeni
di freccia ammissibili fino a 1/500, secondo
normativa NF P 68 203-1 e NF P 203-2 (rif. DTU 58-1)
Profilo
primario
Distanza
tra le sospensioni (mm)
Interasse
profili primari in mm
900
1000
1200
1400
VMDX24XH370
600
15,0
13,0
9,0
6,0
VMDX24XH370
1200
11,0
8,0
6,0
4,5
Descrizione
II
sistema di sospensione DONN VM-DX è previsto nell'installazione di
pannelli per controsoffitti ad orditura nascosta e, in subordine alla tipologia
di pannello scelto, esso sarà ispezionabile o non.
I

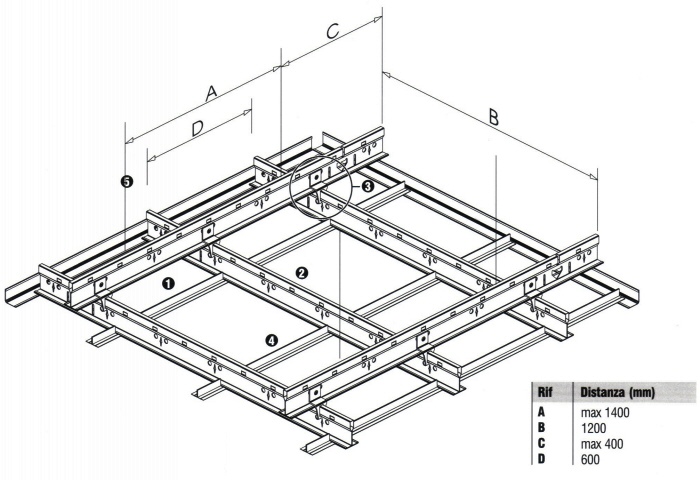

profili primari VMDX24XH370 verranno disposti parallelamente tra loro e
con interasse di 1200 mm, inoltre la distanza massima tra le sospensioni
non potrà eccedere il 1 ,40 mt. I profili secondari VMDX24XH370, a loro
volta, saranno disposti perpendicolarmente ai profili primari ad un'interasse di 600 mm. Il raccordo tra i due profili avverrà utilizzando
la sospensione PS-2, inoltre la modulazione a 600 mm sarà semplificata
dalla presenza sul profilo primario di "luci" con passo ogni 100
mm. I pannelli con bordi a "fresatura" speciale per l'incasso
nell'orditura, appoggeranno su due lati al profilo secondario e per i
rimanenti due al profilo ad L VA/K60.
La
finitura perimetrale sarà di tipologia ad "L" MIE e i pannelli
verranno assicurati al profilo per mezzo di mollette speciali con codice
DCC8.
