Quantitativi di profilo
DX24 necessari per la realizzazione di 1 mq di soffitto
N°
Descrizione
Codice
prodotto
Interasse
tra i portanti (mm)
675
1350
Modulo (mm)
675x675
675x675

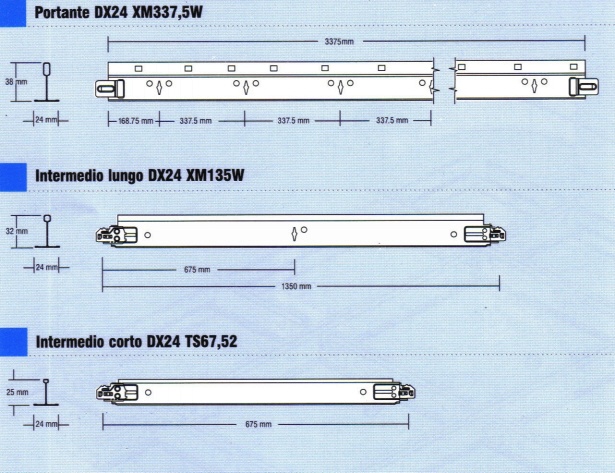

1
Portante
DX24XH337,5 W
1,48 ml
0,74 ml
2
Intermedio
lungo
DX24XM135 W
-
1,48
ml
3
Intermedio corto
DX24TS67,5 W
1,48 ml
0,74 ml
4
Sospensioni
-
1,10
pz
0,55
pz
DX24/PS11
DX24/PS20
DX24/PS11C
DX24/SAH10-PLUS

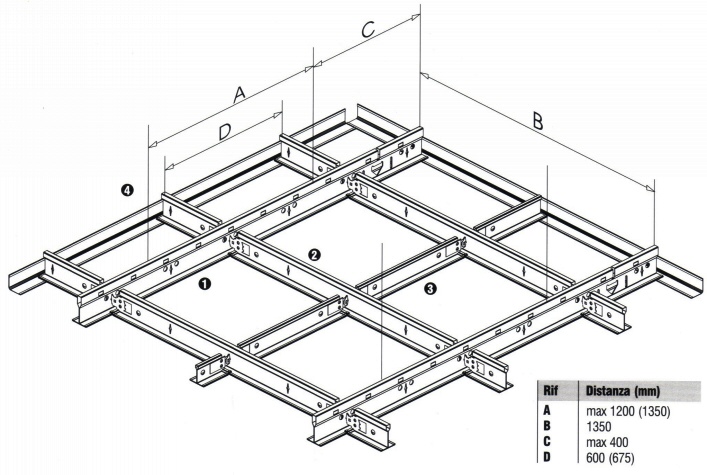

Caratteristiche
del sistema
II
sistema DONN DX24 è un profilo a vista con bandella da 24 mm
(nominale).
II
sistema si compone di profilo portante, di intermedio lungo ed
intermedio corto. Esso consente di realizzare una "maglia"
modulare da 625x625 mm all'interno della quale vengono posati i
pannelli del controsoffitto sospeso. Il profilo portante viene dotato
di "giunti di dilazione" lungo la costala ai fini della
prevenzione incendi, di punti di aggancio per le sospensioni con passo
337,5 mm e di particolare linguetta di raccordo alle proprie estremità,
per effettuarne un'installazione più semplice ma soprattutto più
rapida.
I
profili intermedi, siano essi intermedi corti o lunghi, sono
equipaggiati alle proprie estremità di una particolare clip di
aggancio che ne consente un'installazione rapida ma allo stesso tempo
precisa. I medesimi, inoltre, hanno un sormonto alle proprie estremità
che conferisce al controsoffitto un effetto pulito privo di spigoli
vivi.
Carichi
ammissibili ripartiti per Kg/mq
Fenomeni
di freccia ammissibili fino a 4 mm massimo (pari a 1/300e) secondo
normativa NF P 68 203-1 e NF P 203-2 (rif. DTU 58-1)
Profili
Distanza
tra le sospensioni (mm)
Portanti
Intermedi
Interasse
portanti in mm
1000
1200
1400
1600
DX24XH337,5W
DX24TS67,5W
675
22,0
18,0
15,0
8,0
DX24XH337,5W
DX24XM135W
1350
9,0
9,0
7,0
-
Per moduli da 675 mm la distanza tra le
sospensioni più frequente è di mm 1.350.
Descrizione
DX 24 modulo 675x675 mm
II
sistema di sospensione del controsoffitto sarà USG DONN DX24 - 24 mm di
larghezza - per modulo da 675x675 mm, con le parti in vista in colore USG
DONN bianco o colorate.
Il
sistema DONN DX consente un posizionamento ed un allineamento automatico
degli intermedi nelle feritoie romboidali del portante, garantendo quindi
una geometria perfetta dei moduli anche in caso di sollecitazioni in
trazione o compressione.
In
caso di aggancio dell1 intermedio al portante anche ad una sola delle due
estremità, la particolare conformazione della clip e il sistema di
aggancio eviteranno il rischio di caduta dei medesimo, conferendo quindi
al sistema di controsoffitto stabilità e sicurezza.
II
sistema di sospensione DONN DX è facilmente smontabile senza l'utilizzo
di utensili specifici: è sufficiente esercitare una breve rotazione in
senso antiorario del portante nel punto di intersezione con l'intermedio.
Una volta smontato l'intermedio, quest' ultimo sarà nuovamente
riutilizzabile.
La
finitura perimetrale potrà essere realizzata con una cornice di tipologia
ad "L" MIE o in alternativa di tipologia a "C".
Il
sistema DONN DX24 è conforme alle norme francesi NF P 68 203 rif. DTU58.1
Profili/bordi
DX24/SQ
DX24/SLT
DX24/SLB
DX24/SL
(Metallico)
Sormonto dell'intermedio sul portante
DX24/Cavaliere anti-sollevamento LS202
Intersezione
dell'intermedio sul portante.
Cavaliere
anti-sollevamento LS202, tipicamente impiegato nelle prove di resistenza
al fuoco.

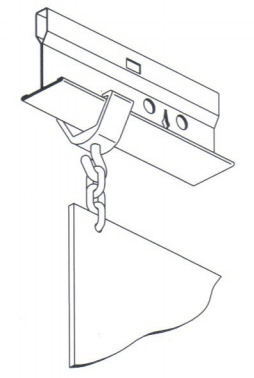

DX24/AH1
DX24/4G16H
Gancio
per sospensione di elementi segnaletici.
Clip
4G16H in laccato bianco per sospensione di elementi segnaletici.
