Quantitativi di profilo
DXMeridian necessari per la realizzazione di 1 mq di soffitto
N°
Descrizione
Codice
prodotto
Interasse
tra i portanti (mm)
600
1.200
Modulo (mm)
600x600
1.200x600
600x600
1.200x600
1
Portante
DXM360
1,67 ml
1,67 ml
0,84 ml
0,84 ml
2
Intermedio
lungo
DXM120
-
-
1,67
ml
1,67
ml
3
Intermedio corto
DXM60
1,67 ml
0,84 ml
0,84 ml
-
4
Sospensioni
PS15/SAH150
1,39
pz
1,39
pz
0,70
pz
0,70
pz
DXM/PS15
DXM/SAH150
Caratteristiche
del sistema
II
sistema DONN DX Meridian è un profilo a vista con bandella da 15 mm
(nominale) e con scuretto ad omega.
II

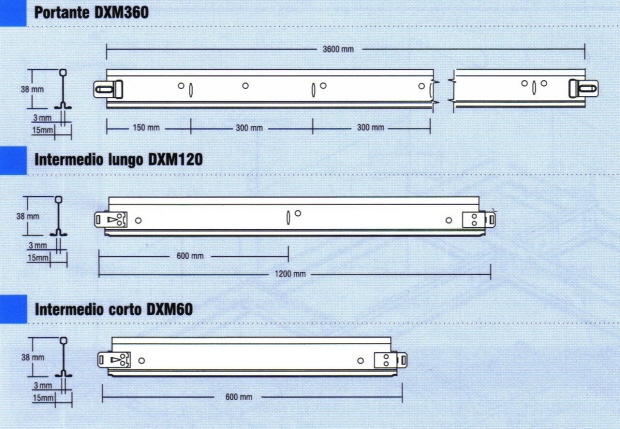

sistema si compone di profilo portante, di intermedio lungo ed di
intermedio corto, tutti equipaggiati di sistema DX che garantisce
rapidità e affidabilità di posa.
I
profili intermedi, siano essi intermedi corti o lunghi, sono
equipaggiati alle proprie estremità di una particolare clip di
aggancio che ne consente un'installazione rapida ma allo
stesso tempo precisa. I medesimi, inoltre, hanno un sormonto alle
proprie estremità che conferisce al controsoffitto un effetto pulito
e privo di spigoli vivi.
II
sistema di sospensione dei portanti prevede l'impiego di elementi di
sospensione quali
PS15 o SAH150 che consentono una posa o uno smantellamento senza
danni.
DONN
DX Meridian è specifico per tutti i |
pannelli a bordo dritto per l'ottenimento di '
risultati estetici a costo contenuto, e per pannelli a bordo
micro-ribassato.
Carichi
ammissibili ripartiti per Kg/mq
Fenomeni
di freccia ammissibili fino a 4 mm massimo (pari a 1/300e) secondo
normativa NF P 68 203-1 e NF P 203-2 (rif. DTU 58-1)

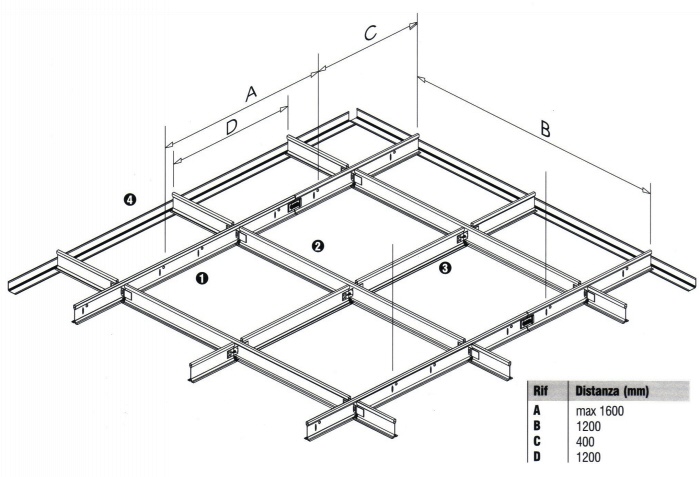

Profili
Distanza
tra le sospensioni (mm)
Portanti
Intermedi
Interasse
portanti in mm
1000
1200
1400
1600
DXM360
DXM60
600
26,0
26,0
20,0
12,0
DXM360
DXM120
1200
13,0
13,0
10,0
6,0
La
distanza tra le sospensioni di mm 1.200 è la più frequente nelle
installazioni di sistemi di strutture per controsoffitti.
Descrizione
II
sistema di sospensione del controsoffitto sarà USG DONN DX Meridian a
scuretto ad Omega per modulo da
600x600 e 1200x600 mm, in colore super-bianco USG
DONN o nero.
Il
sistema DONN DX Meridian consente un posizionamento
ed un allineamento automatico degli intermedi nelle feritoie romboidali
del portante, garantendo quindi una geometria perfetta dei moduli anche in
caso di sollecitazioni in trazione o compressione.
In
caso di aggancio dell1 intermedio al portante anche ad
una sola delle due estremità, la particolare conformazione della clip di
aggancio ed il sistema di sicurezza eviteranno il rischio di caduta dei
medesimi, conferendo quindi al sistema di controsoffitto stabilità e sicurezza.
Il
sistema di sospensione DONN DX è facilmente smontabile senza l'utilizzo
di utensili specifici: è sufficiente esercitare
una breve rotazione in senso antiorario del portante nel punto di
intersezione con l'intermedio. Una voto
smontato l'intermedio, quest'ultimo sarà nuovamente riutilizzabile.
La
finitura perimetrale potrà essere realizzata con una cornice
di tipologia MIE o in alternativa di tipologia a "C" di colore
super bianco o nero opaco.
Il
sistema DONN DX Meridian è conforme alle norme francesi
NF P 68 203 rif. DTU58.1
Profili/bordi
DXM/FL
DXM/SQ
Intersezione dell'intermedio sul
portante
DXM - Bordo squadrato (SQ)
Sormonto dell'intermedio sul portante.
Pannello
a bordo dritto o più brevemente denominato SQ. La
particolare forma centrale ad "omega" permette la
centratura automatica dei pannelli.
