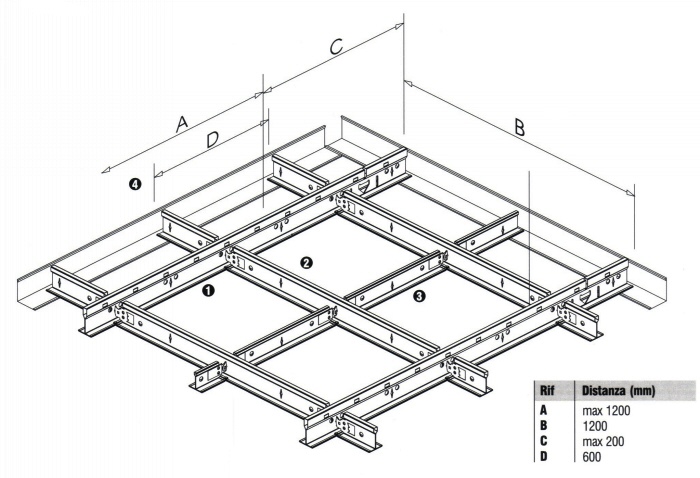

Sistema
a vista 24 mm, applicazione in zone sismiche
Quantitativi di profilo
DX24KB necessari per la realizzazione di 1 mq di soffitto
N°
Descrizione
Codice
prodotto
Interasse
tra i portanti (mm)
600
1.200
Modulo (mm)
600x600
1.200x600
600x600
1.200x600
1

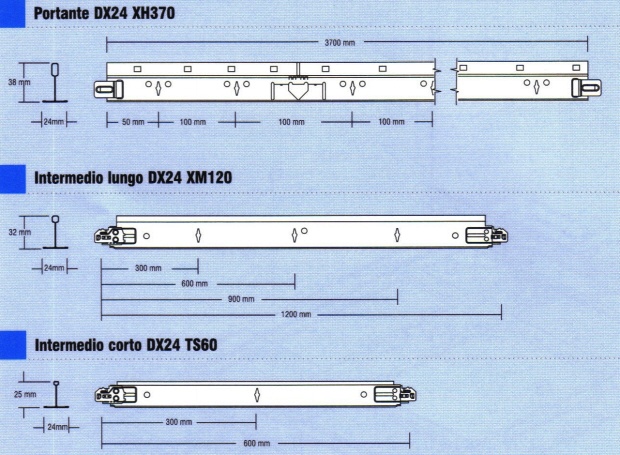

Portante
DX24XH370
1,67 ml
1,67 ml
0,84 ml
0,84 ml
2
Intermedio
lungo
DX24XM120
-
-
1,67
ml
1,67
ml
3
Intermedio corto
DX24TS60
1,67 ml
0,84 ml
0,84 ml
-
4
Sospensioni
PS11K
1,39
pz
1,39
pz
0,70
pz
0,70
pz
DX24

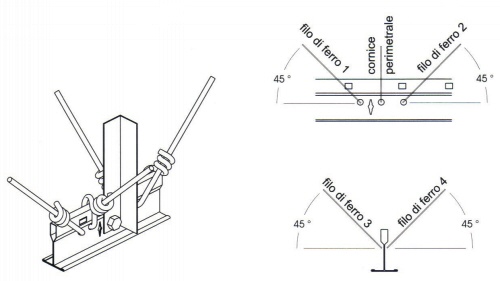

esempio di rinforzo "tirante K"
Caratteristiche
del sistema
Donn DX antisismico è un sistema a vista con
bandella da 24 mm (nominale).
Sistema di sospensione Donn DX 24 standard installato
con elementi di rinforzo. Sistema di sospensione equipaggiato di clip
d'aggancio unica nel suo genere e brevettata, che, in caso di sisma,
garantisce la stabilità del controsoffitto grazie ad un dispositivo
ad elevata tenuta meccanica degli intermedi che intersecano nel
portante e, allo stesso tempo, degli intermedi agganciati tra loro.
Resistenza della clip di aggancio; 110 kg in
compressione e 180 kg in trazione.
Carichi
ammissibili ripartiti per Kg/mq
Fenomeni
di freccia ammissibili fino a 4 mm massimo (pari a 1/300e) secondo
normativa NF P 68 203-1 e NF P 203-2 (rif. DTU 58-1)
Profili
Distanza
tra le sospensioni (mm)
Portanti
Intermedi
Interasse
portanti in mm
DX24XH370
DX24TS60
600
26,0
22,0
DX24XH370
DX24TM120
1200
8,0
8,0
DX24XH370
DX24XM120
1200
11,0
11,0
DX24XH370
DX24XH120
1200
15,0
15,0
DX24XH370
DX24TS60
600
18,0
16,0
DX24XH370
DX24TM120
1200
8,0
8,0
DX24XH370
DX24XM120
1200
9,0
8,0
Si
consiglia di consultare la Guida Tecnica Antisismica per il calcolo dei
carichi ammissibili in quanto i medesimi dipendono dalla tipologia di
montaggio utilizzata.
Descrizione
Negli studi costruttivi determinanti il fattore di
resistenza sismica di un fabbricato, le caratteristiche dei controsoffitti
sospesi non vengono mai prese veramente in considerazione. Tuttavia, nel
momento in cui dovesse verificarsi un terremoto, se la struttura
dell'immobile resiste e non crolla, è necessario che il controsoffitto
sospeso non ceda e non diventi esso stesso un ostacolo per l'evacuazione
delle persone.
La normativa che regola i parametri di antisismicità
previsti nelle costruzioni, stabilisce anche la formula di calcolo della
forza sismica trasmessa da un controsoffitto, ossia il carico del
controsoffitto esercitato su elementi come il sistema di sospensione e/o
diversamente sulle pareti divisorie o sui muri. Essa normativa precisa
allo stesso tempo che "i controsoffitti e le strutture ad essi
connesse devono necessariamente resistere ad un sistema di forze parallele
definite per mezzo del coefficiente sismico".
Partendo da un metodo di studio e di calcolo
semplificato, USG ha messo a punto una guida tecnica antisismica per
consentire ai differenti operatori di definire le prescrizioni relative
all'installazione di un controsoffitto sospeso ottemperando alle normative
vigenti.
Profili/bordi
DX24/SQ
DX24/SLT
DX24/SLB
DX24/SL
(Metallico)
Intersezione
dell'intermedio sul portante
Finitura perimetrale
Sormonto
dell'intermedio sul portante.

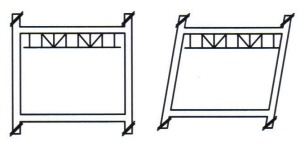

Movimento
sismico

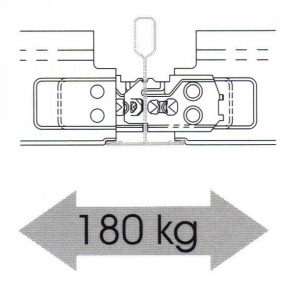

Resistenza
alla trazione
Comportamento
di un controsoffitto equipaggiato di rinforzi antisismici in caso di
movimento tellurico.
